Плата управления (ШИМ на ATtyni 13) кнопка или датчик

Главная / Драйвера питания светодиодов Power LED Driver
$ 5.50
В корзину
В папку сравнения
Оценить:
На складе: есть

Плата управления (ШИМ на ATtyni 13) кнопка

Предназначена для управления драйверами реализованными на ZXSC310, ZXSC400, HV9910, MAX16820, LM3401 и др., а также для слежения и индикации разряда аккумуляторов.
  • Бесконтактное магнитное управление или кнопкой
  • 4 уровня яркости 100% 60% 40% 20% .
  • или  20% 40% 60%  100% если  удалить резистор выбора режимов
  • Переключение режимов через кратковременное 1сек. воздействие на датчик или нажатие кнопки
  • Вкл. / выкл. происходит при длительном 2 сек. воздейсвии на магнитный датчик или нажатии кнопки
  • напряжение  питания 6....20В
  • в комплекте магнитый датчик
  • Диаметр платы 20 мм

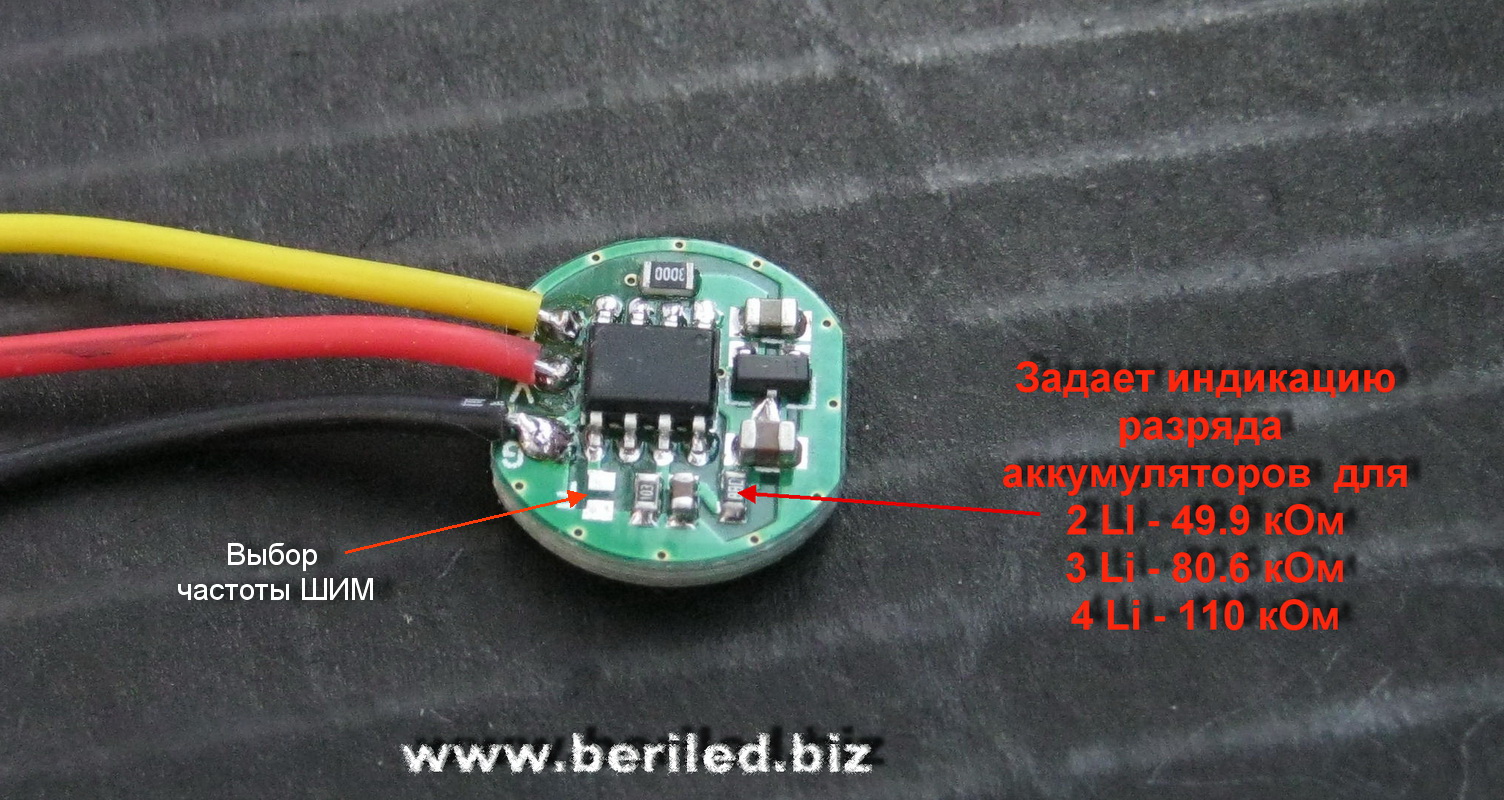

  • Индикация разряда аккумуляторов (необходимый порог срабатывания устанавливается резистивным делителем)



Схема электричексая принципиальная

Плата управления (ШИМ на ATtyni 13) в сборе

Резистор R1 вычисляется из формулы: R1= R2 (Uср -1) Где R2 =10 кОм, Uср – напряжение срабатывания (пороговое напряжение)

Например нам надо отследить напряжение 3 В (разряд трёх аккумуляторов)
R1= R2 (Uср -1) = 10кОм (3-1) = 20 кОм
Если контроль питания не требуется то элементы R1, R2, HL можно не устанавливать, но вывод 3 МК (вход АЦП) соединить с выводом 8 через резистор 10кОм.

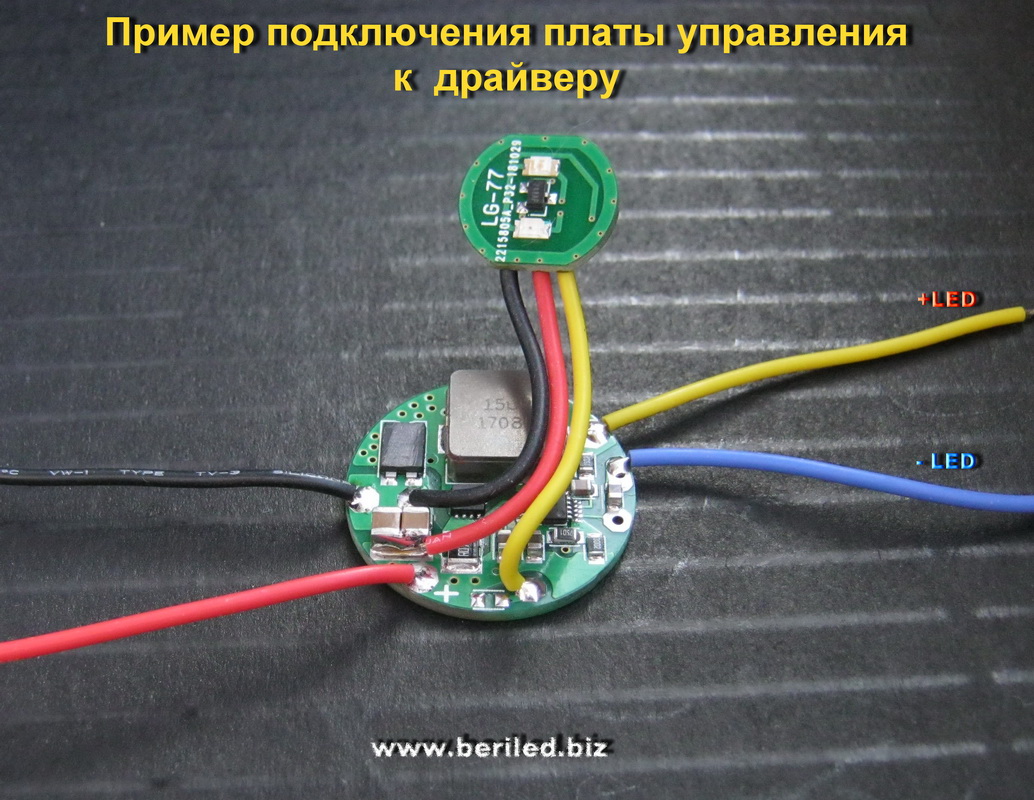

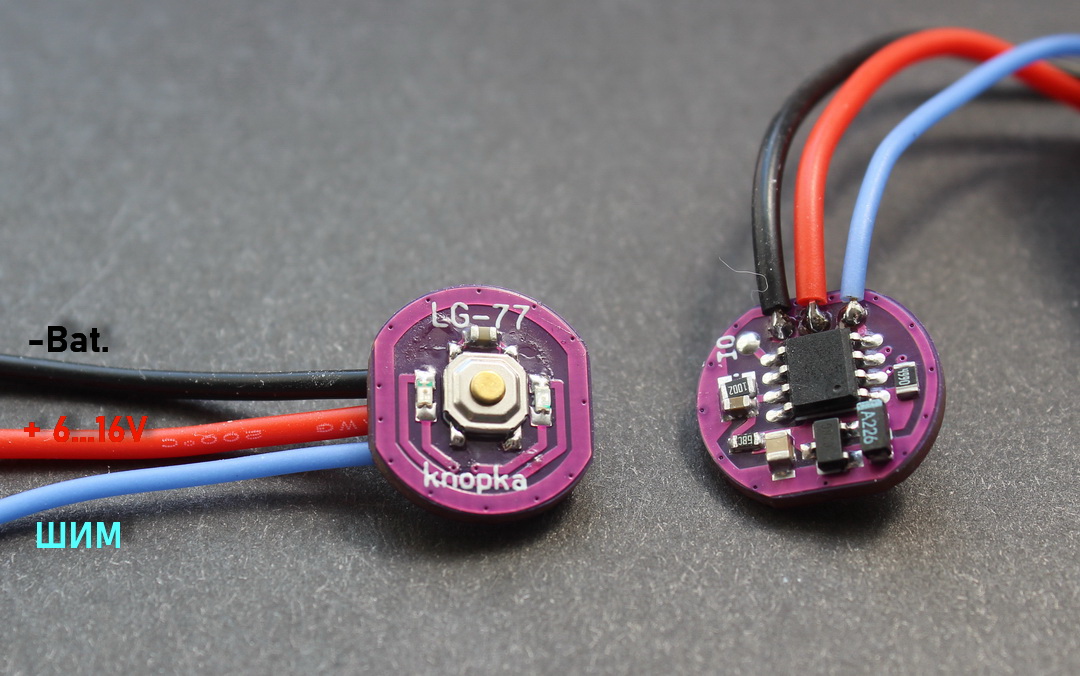

Плата управления (ШИМ на ATtyni 13) кнопка или датчик

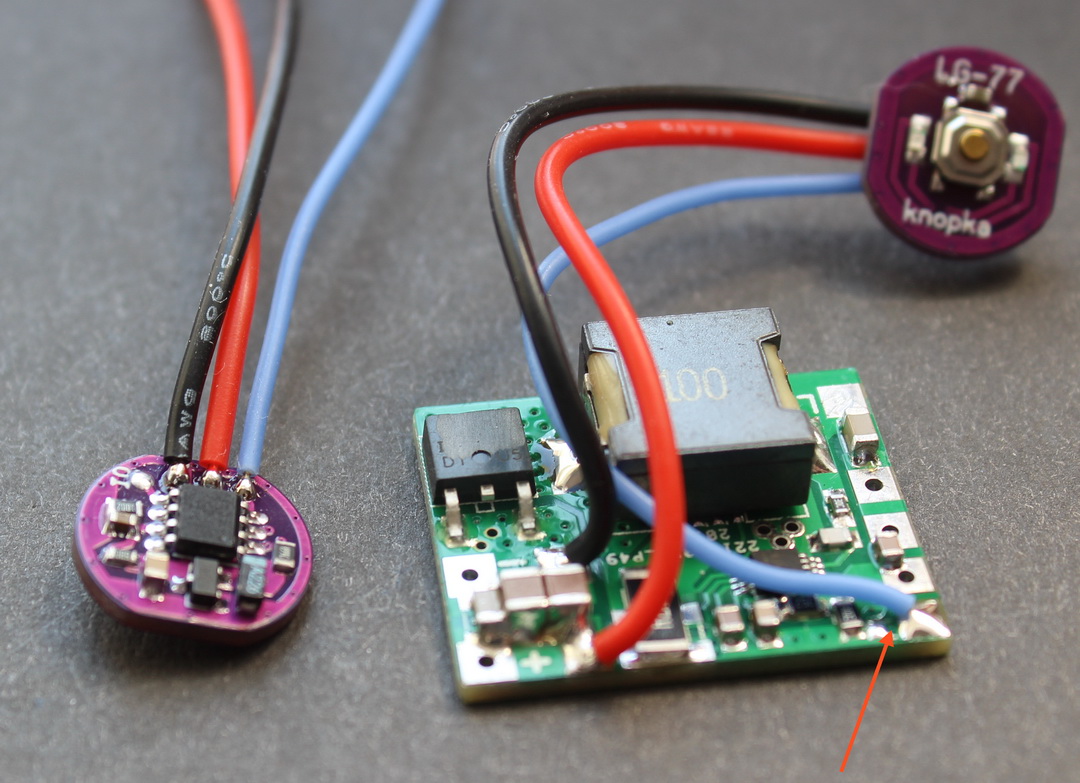

Плата управления (ШИМ на ATtyni 13) кнопка или датчик
