| Тема: |
Драйвер |
| Имя: |
Зураб |
| Дата: |
07.07.2015 14:33:05 |
| Текст сообщения: |
Подскажите какой драйвер подойдет для подключения данного светодиода в сеть автомобиля. |
| Тема: |
Подложка |
| Имя: |
Олег |
| Дата: |
20.12.2013 02:30:01 |
| Текст сообщения: |

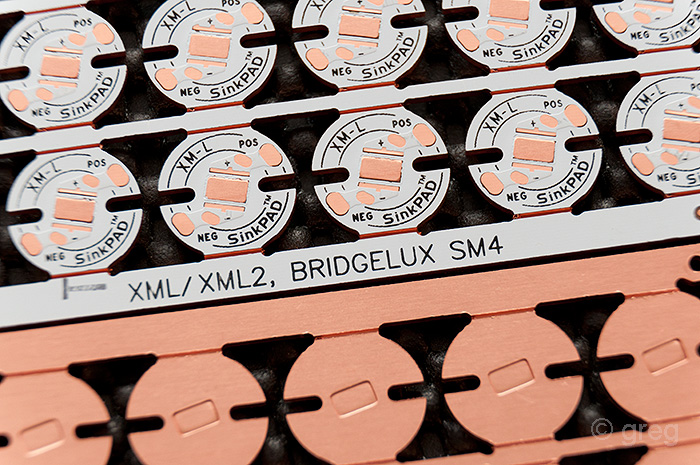

Хоть уже и есть в продаже на подложке 10 мм, но я то не знал и не выдержал, распилил подложку 16 мм. Результат работы тут
http://forum.fonarevka.ru/showpost.php?p=440673&postcount=172 |
| Тема: |
Re: А можно так? |
| Имя: |
Администратор |
| Дата: |
07.10.2013 05:57:55 |
| Текст сообщения: |
Так он и так уже припаянный |
| Тема: |
А можно так? |
| Имя: |
Анатолий |
| Дата: |
04.10.2013 10:50:02 |
| Текст сообщения: |

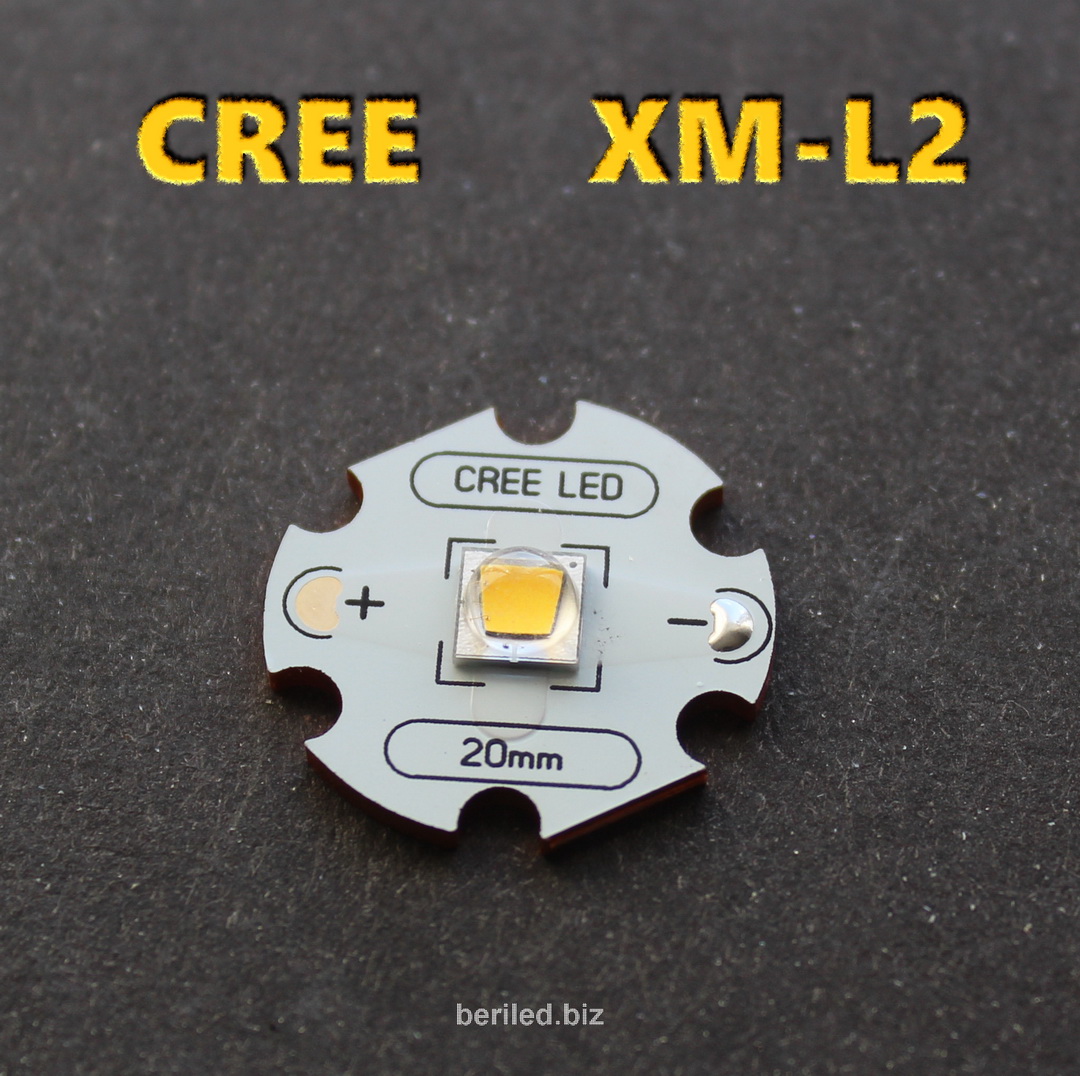

А можно купить светодиод уже припаянный к подложке? |
| Тема: |
Re: Пайка |
| Имя: |
Администратор |
| Дата: |
20.07.2013 19:46:26 |
| Текст сообщения: |
Пайка в промышленной печи согласно термопрофиля паяльной пасты. А пасту Kester используем, которую рекомендует фирма CREE |
| Тема: |
Пайка |
| Имя: |
Юрий |
| Дата: |
19.07.2013 12:42:19 |
| Текст сообщения: |
Подскажите при какой температуре у Вас происходит майка светодиода к подложке, и какую паяльную пасту вы используете, какова ее температура плавления? |
| Тема: |
Re: Теплоотвод |
| Имя: |
Администратор |
| Дата: |
01.07.2013 21:04:08 |
| Текст сообщения: |
Для лучшего теплоотведения нужно обращать внимание на тепловой контакт между светомодулем и корпусом фонаря.
Есле есть зазор - лучше подматать фальгой . |
| Тема: |
Теплоотвод |
| Имя: |
Олег |
| Дата: |
29.06.2013 12:17:45 |
| Текст сообщения: |
Подложка оказалась более чем надежной. На среднем режиме и токе в 1А голова фонаря заметно нагревается уже спустя 1 мин. Конечно сейчас лето и корпус плохо охлаждается, но сам факт. в макс режиме и токе 2,8А диод чувствует себя комфортно, тепла от него исходит заметно меньше, а голова фонаря нагревается так что можно об него обжечься. Для моего 501b лучшего диода не найти и я не знаю че с ним стало, может приработался, но температура бина ща 5000К, он как дневной свет, очень приятный. Приятней моего TR3 который хоть и дает 2600 люмен, но светит раздражающе синим цветом. Данный диод отлично себя ведет и яркости в достатке, очень заметно если сравнивать с обычным XM-L T6.. |
| Тема: |
Re: Ре |
| Имя: |
Администратор |
| Дата: |
16.06.2013 17:50:55 |
| Текст сообщения: |
Берите сразу 3500, 5000, 6000К. Можно будет выбрать. и менять под настроение. Летом хорошо использовать холодный будет напоминать о зимней прохладе. А зимой можно ставить 3500 и будет напоминть теплое лето. |
| Тема: |
Ре |
| Имя: |
Олег |
| Дата: |
14.06.2013 19:40:09 |
| Текст сообщения: |
Приятно видеть что администратор не проигнорировал мои вопросы. По sinkpad, то да я очень доволен, при токе 2,8 А диод почти не излучает тепла и сильно греет корпус фонаря в зоне радиатора. Тут все замечательно. По цвету диода, то я менял отражатель. К сожалению с учетом обсуждений на фонаревке а также тех опытов что я проводил я не могу согласится с термином холодно-нейтральный, что указано для 5000К. Даже если учесть что отражатель "желтит" а мне он очень нравился поскольку делает равномерный пучок и то что гладкий у меня тоже есть и он "синит" что заметно видно в родном его Т6 (переставлял, модули на 26 мм). То диод все равно не светит этим цветом. Я бы назвал его нейтральным но с теплым оттенком, тут какой отражатель не ставь а температура там 4500 К максимум а то и 4000К. Что не понравилось так это большая разница между моими холодными Т6 и этим. Но для работы он лучше, пусть и желтит, но цвета передает идеально, да и дальность луча больше при рифленом то отражателе...
P.S. Когда ток на диоде 2,8 А он выдает заявленную цветовую температуру, но при 0,2 и 1 А он желтит. Вывод: нужно было брать 6000К, тогда б и вышел на нужный результат. |
| Тема: |
Re: теплоотвод |
| Имя: |
Администратор |
| Дата: |
13.06.2013 22:22:29 |
| Текст сообщения: |

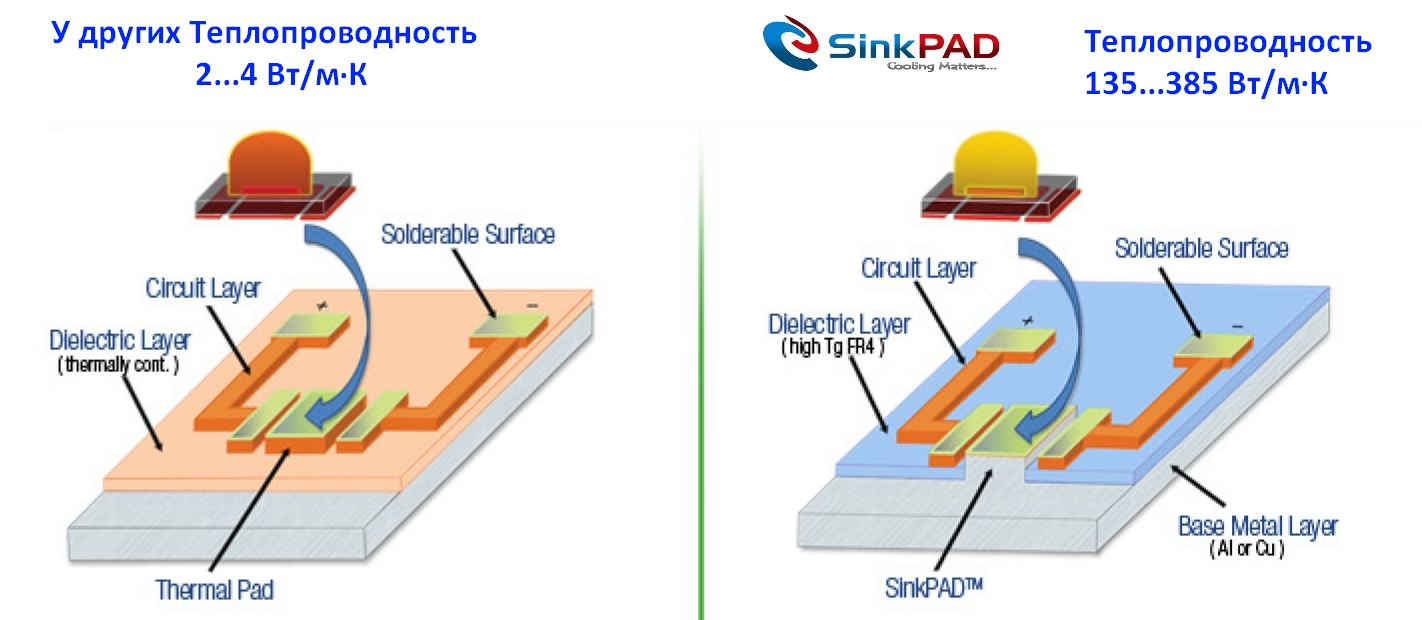

Медь здесь не главное. Тепло отводит технология SinkPAD, а она может быть и на меди и на алюминии. Есть масса медных китайских подложек хоторые очень плохо отводят тепло , потому что между медью и светодиодом находится диэлектрих (он же теплоизолятор) тонкая плата из стеклотестолита. При технологии SinkPAD теплоотводящая площадка светодиода напрямую контачит с основанием. Поэтому и теплопроводность 130-230, а у других 2-4. |
| Тема: |
Re: цвет |
| Имя: |
Администратор |
| Дата: |
13.06.2013 22:14:21 |
| Текст сообщения: |
Оттенок желтого или зеленого может давать ваш рефлектор если светодиод находится не по цетру или не в фокусе.
Также нужно учитывать что оттенок цвета ХМ-Л2 определяется и маркируется при температуре кристалла 80 гр. А так как данный светодиод находится на подложке SinkPAD у которая в отличии от обычной очень хорошо отвдит тепло и не даёт кристаллу перегреваться визуально он может светить как 4500К. |
| Тема: |
цвет |
| Имя: |
Олег |
| Дата: |
12.06.2013 18:33:00 |
| Текст сообщения: |
получил диод, претензий нет, греется меньше.
Но есть вопрос по цвету.
Я заказывал на 5000 К, в сравнении с обычным на 6000 К он сильно желтит. Какой у меня цвет? Какой это 5000 К в реале?
Может Вы мне теплый выслали на 3500 К? |
| Тема: |
теплоотвод |
| Имя: |
Олег |
| Дата: |
10.06.2013 19:11:43 |
| Текст сообщения: |

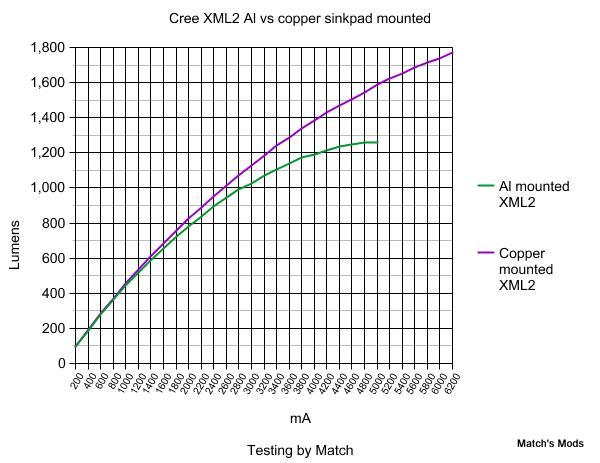

Как я понял медь лучше отводит тепло.
Кто ставил отпишитесь. Я не знаю как его монтировать, на термопасту и все?
И че это за 5А на диоде? На жидком азоте радиатор?
Мне он нужен для фонаря 501b, у меня есть и другие фонари но этот самый любимый, маленький и мощный, стоит драйвер 8*7135, родной диод сгорел, не прозванивается и не светится если дать на него 3,3 вообще ноль. (( |
|
