Дата публикации: 27.10.2019
RD6006 регулируемый преобразователь напряжения. Самый красивый и удобный модуль питания от RIDEN.

 RD6006 новый регулируемый преобразователь напряжения.

Самый красивый и удобный модуль питания от RIDEN.





     Модули они же преобразователи напряжения от RuiDeng известны многим и нашли своего потребителя. Лично мне они не очень нравились своим куцым внешним видом и не совсем удобным управлением. Но когда я увидел RD6006 то приятно удивился. Этот модуль от RD реально шаг на новый уровень...



С внешним видом теперь полный порядок. Китайские инженеры очнулись и постарались соорудить достойную вещь. Единая модульная конструкция, большой экран, куча кнопок и удобные органы управления.

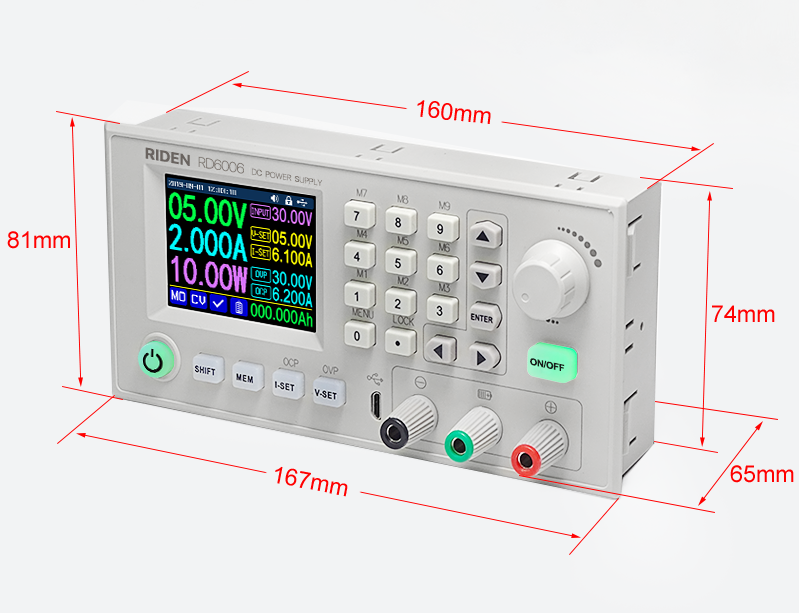

Размеры модуля:

 Вид с двух сторон:



Сравнительная фото с предыдущими моделями.

Краткие ТТХ преобразователя RD6006

Передняя панель имеет продуманную компоновку  удобные органы упрвления и навигации,  цифровая клавиатура для прямого задания величин, энкодер для регулировки параметров.

Описание органов управления RD6006

A - Кнопка вкл./выкл. переводит модуль в спящий режим

В -  SHIFT активирует вторую функцию клавиши которая обозначена над кнопкой

С-  MEM кнопка быстрого доступа к ячейки памяти

D -  I set регулировка тока / перегрузки по току

E -  V-set регулировка напряжения

F -  USB для подключения к компьютеру

J - Кнопака вкл. выкл. клемм (подачи напряжения на выходные клеммы)

K - Энкодер регулировки паратметров

L  - перемещение навигация по меню или параметру

ЕNTER - кнопка подтверждения



На экран выводится  много информации, Надо отметить что размер экрана RD6006 увеличин по сравнению с предыдущими модулями.



W: время

AF: индикация состояния защиты



AG: Индикация зарядки аккумулятора

Y: статус блокировки кнопки

АH: Емкость заряжаемых аккмуляторов

Z: Связь интерфейс

AM: Входое напряжение

AA: фактическое выходное напряжение

АL: Установленное выходое напряжение

AB: фактический выходной ток

АК: Установленный выходной ток

От сети переменного тока: Выход мощность

AJ: Порог защиты по напряжению

AD: текущая ячейка памяти

AI: Порог защиты по току

AE: режим стабилизации:CV  постоянное напряжение или CA постоянный ток

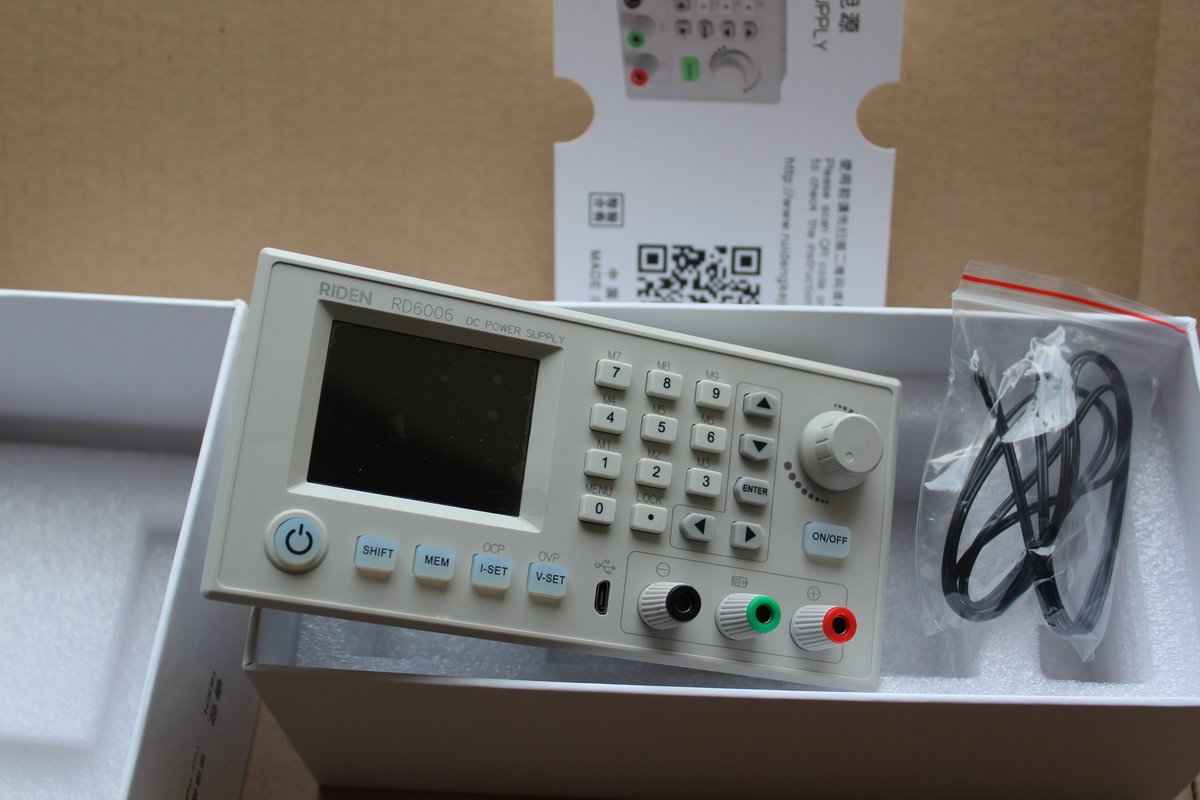

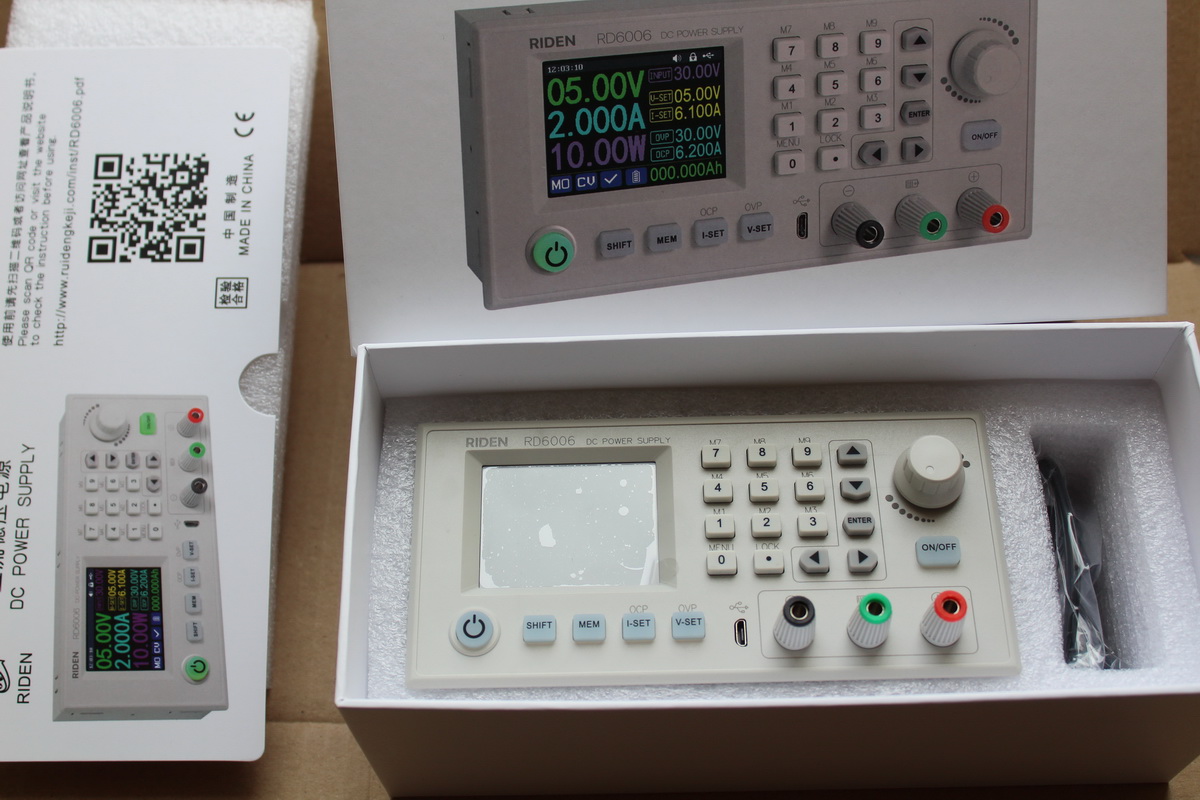

С упаковкой RD6006 тоже все нормально.Модуль защищен хорошо.

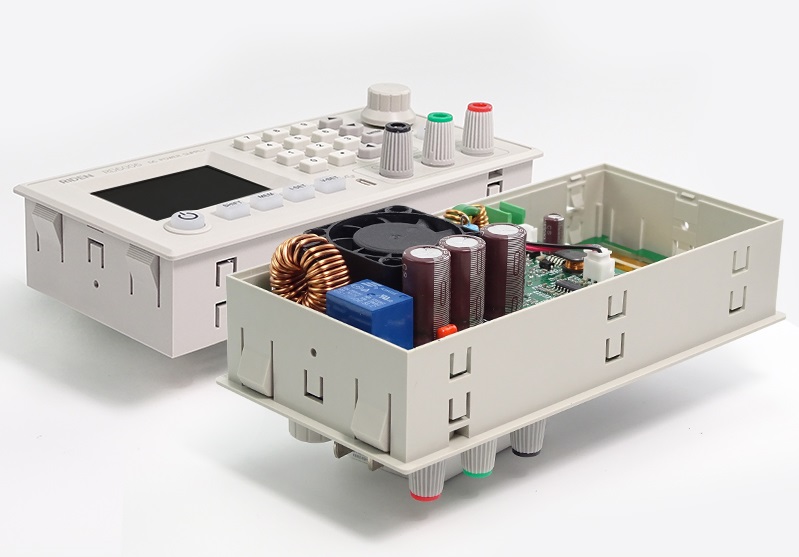

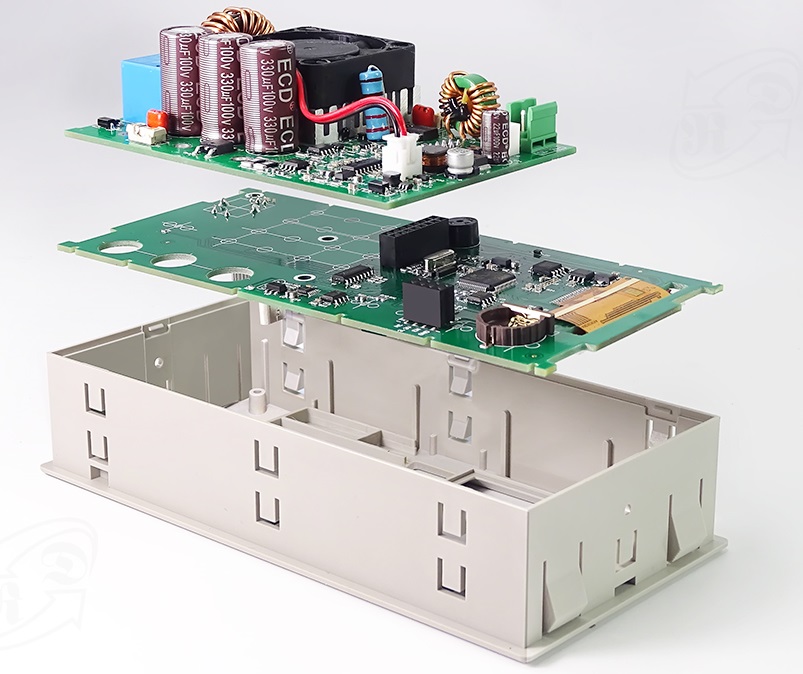

Контсруктивно RD6006 состоит из двух плат которые размещены бутербродом.

Но разделить их быстро для детального осмотра сходу не получится.

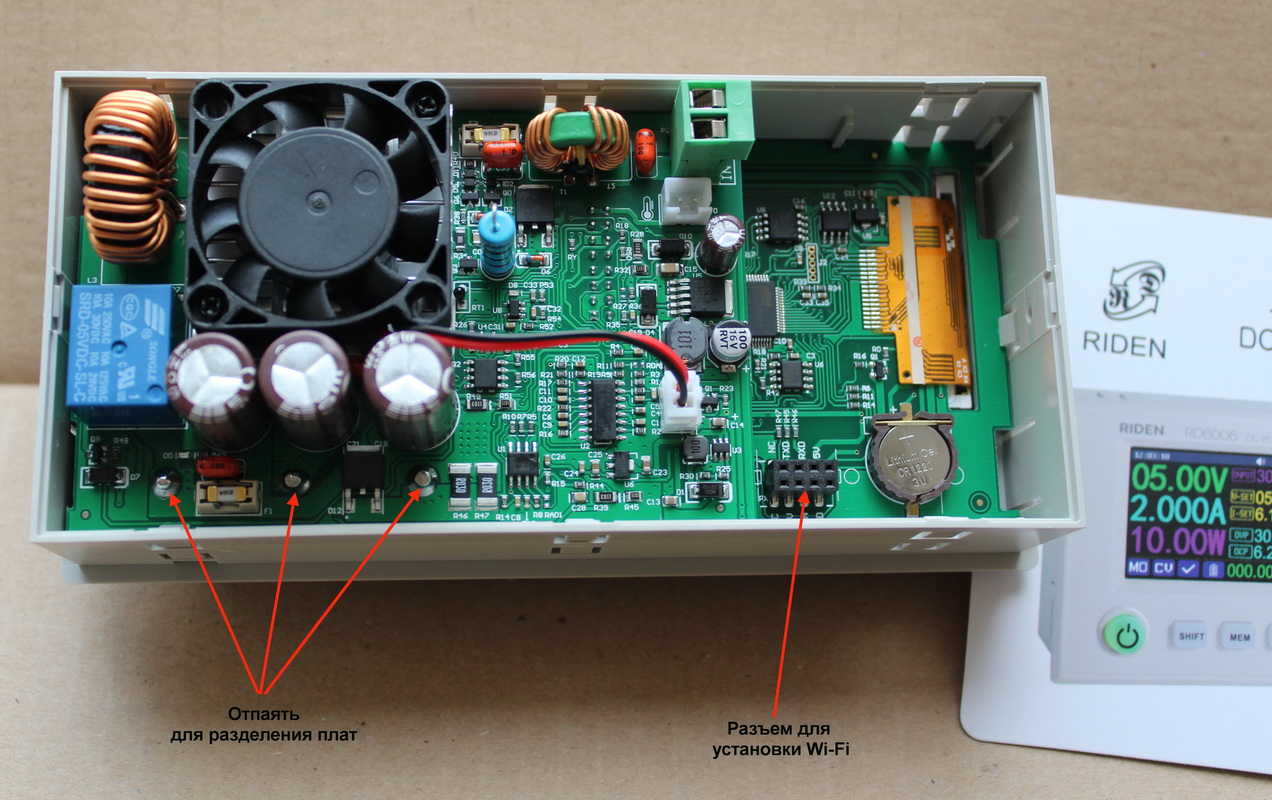

Выходные клеммы пропаяны на верхней плате. И для разделения их нужно освободить от припоя.

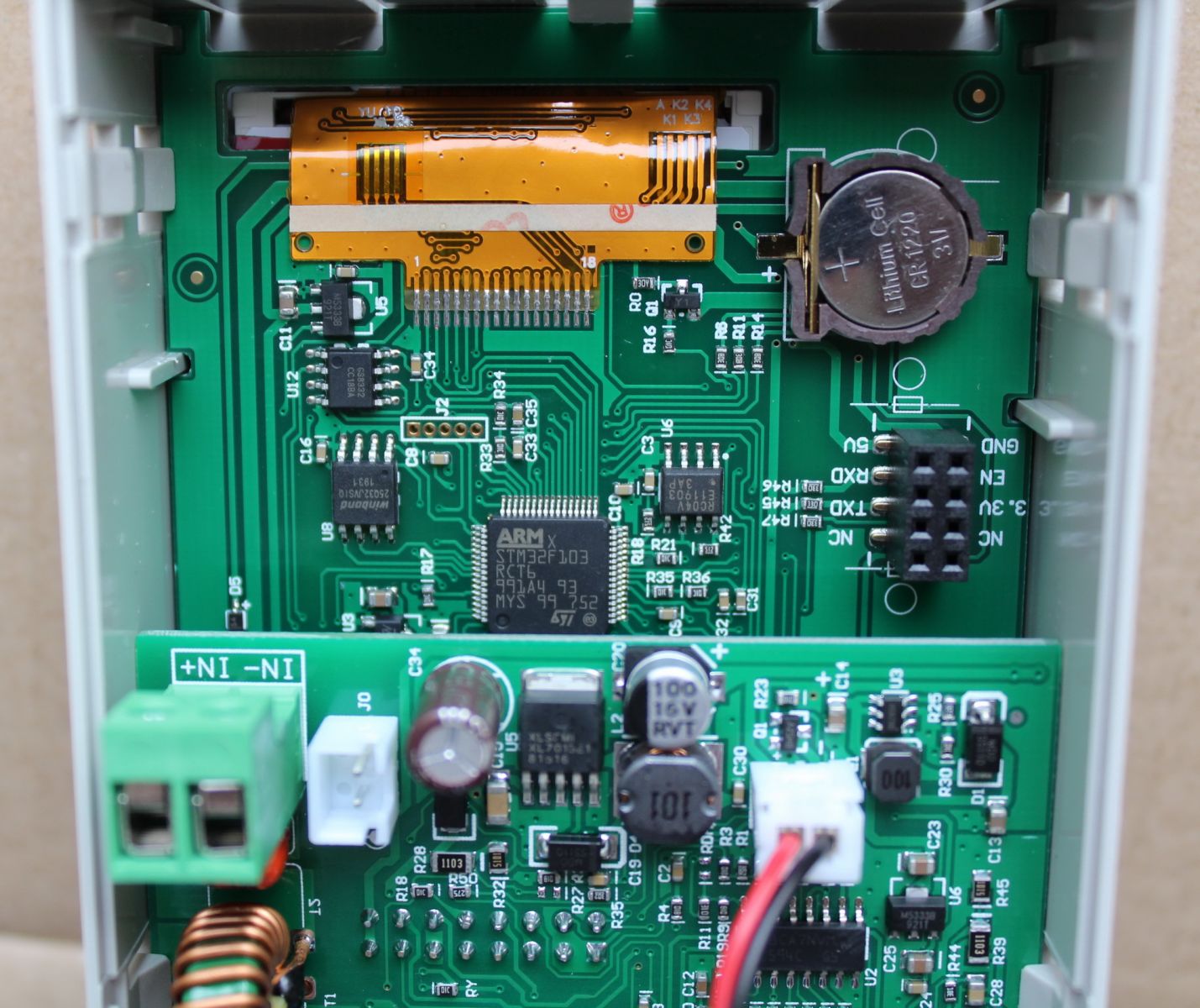

Сердцем и мозгами модуля RD6006 является микроконтроллер STM32F103

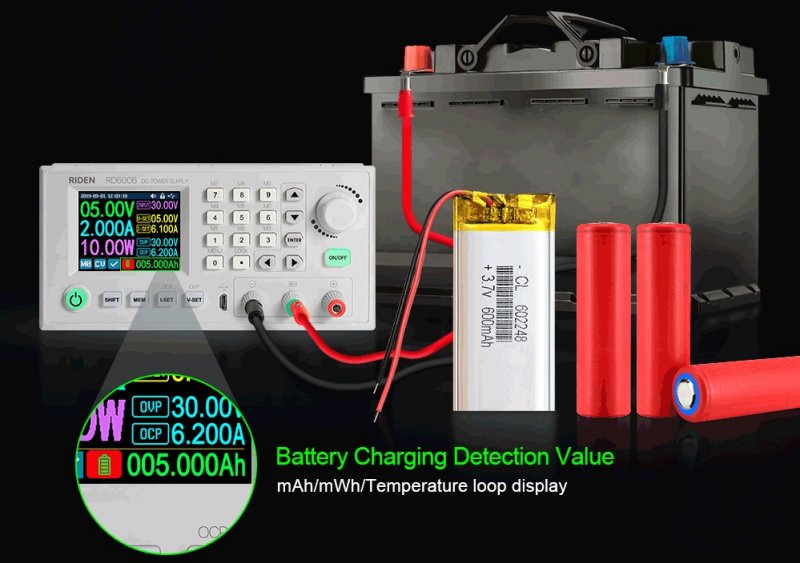

RD6006 можно использовать и для заряда аккумуляторов, при этом для этого выделена отдельная клемма на передней панели, ЗЕЛЕНАЯ там где у обычных БП расположена клемма земли

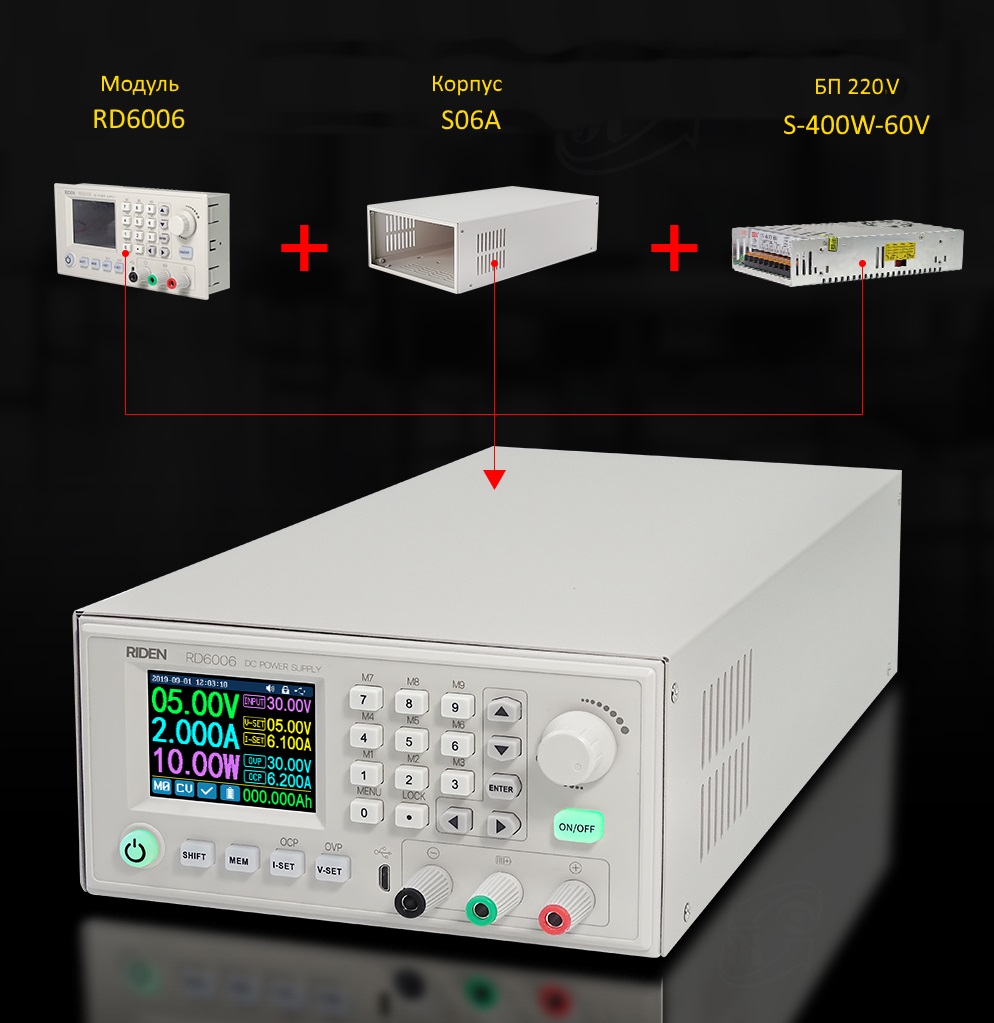

Для построения полноценного источника питания от 220В потребуется три вещи

1.Сам модуль RD6006
2. Корпус S06A
3. БП от 220В S-400W-60V 6,7A
