Доработка зарядного устройства фонаря MagicShine MJ-810E 2013

Доработка зарядного фонаря MagicShine MJ-810E MJ-810B

Новая модель 2013г. фонаря MagicShine MJ-810E  имеет новый аккумулятор и новое зарядное.

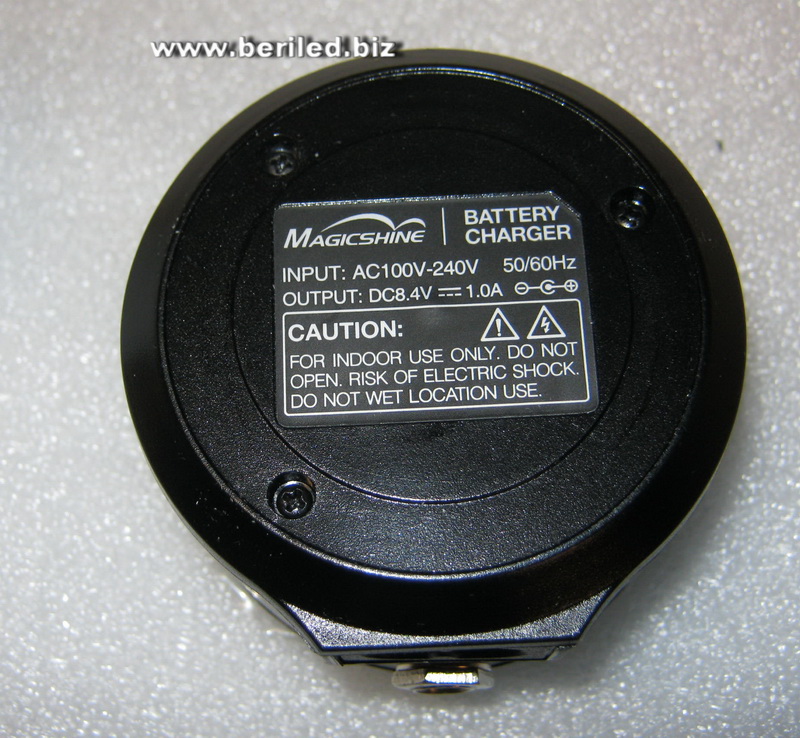

зарядное устройство MagicShine MJ-810E 2013

А это зарядное имеет один недостаток - нет возможности заряжать аккумулятор от 12V бортовой сети автомобиля.

Этот недостаток легко можно исправить.......:-)

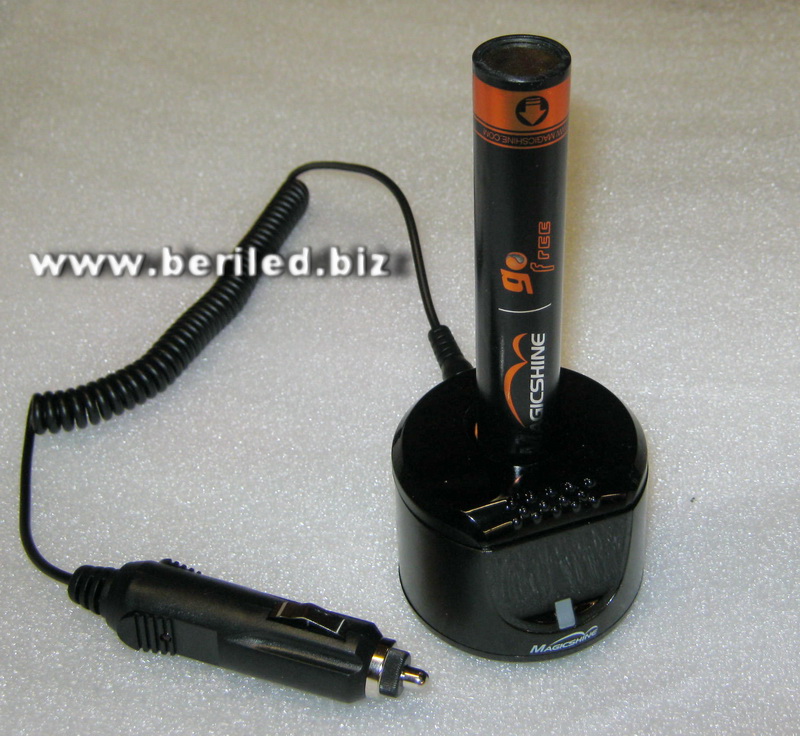

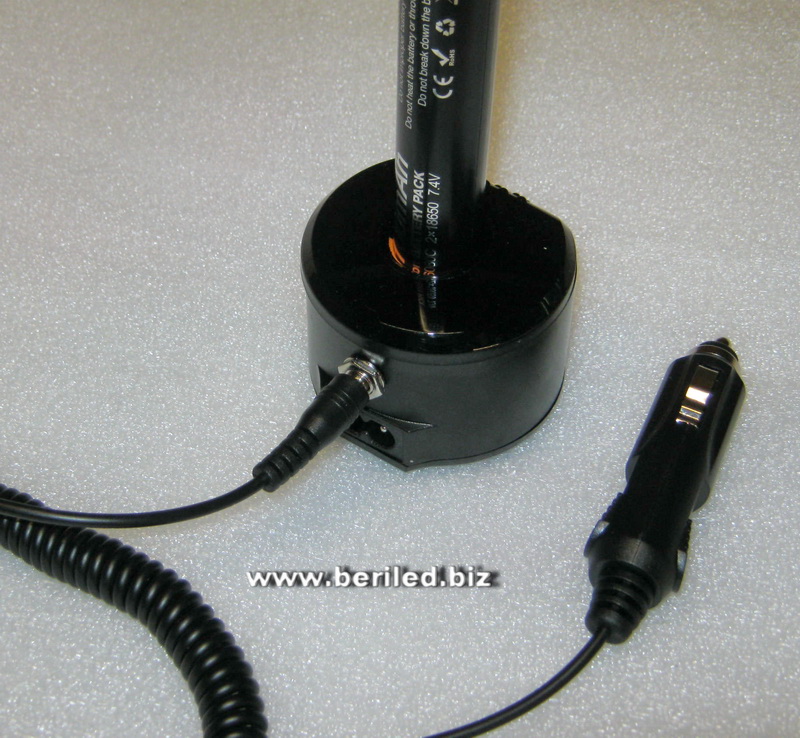

После доработки зарядное выглядит вот так

Шнур адаптер для Автомобиля взят от зарядного XTAR или этой зарядки

Зарядное легко разбирается - надо выкрутить 3 самореза.

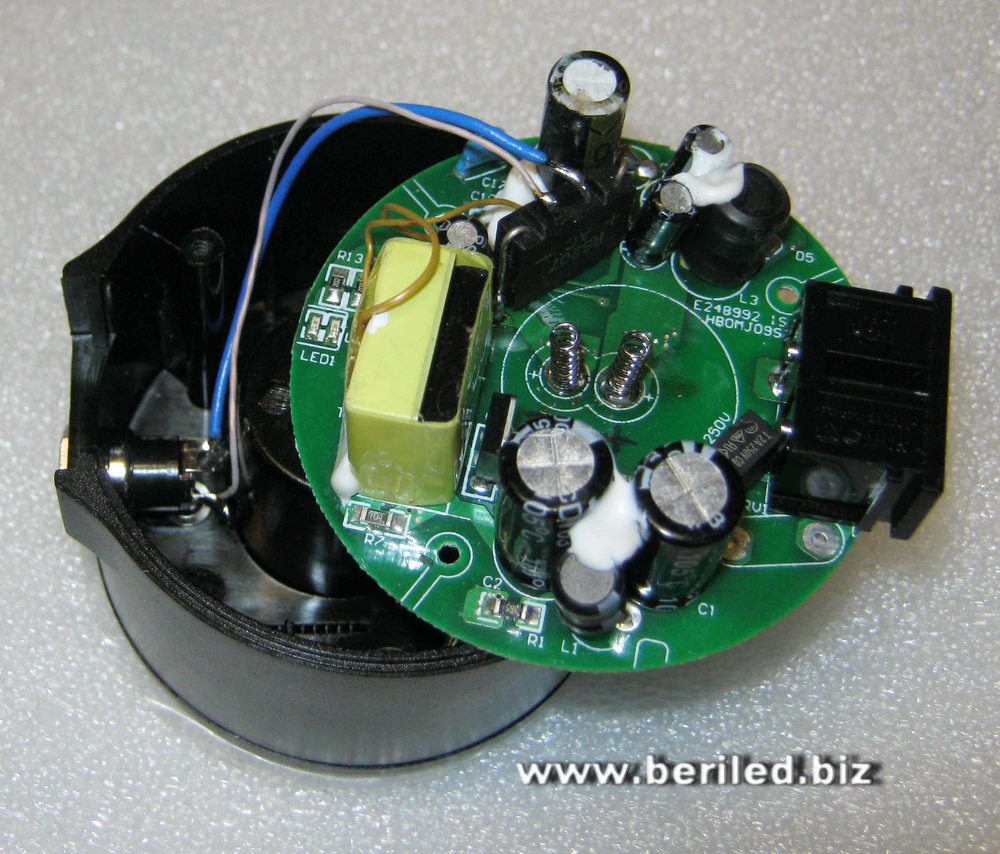

Внутри мы видим что зарядное собрано довольно качественно.

Используется специализированная микросхема контроля заряда.

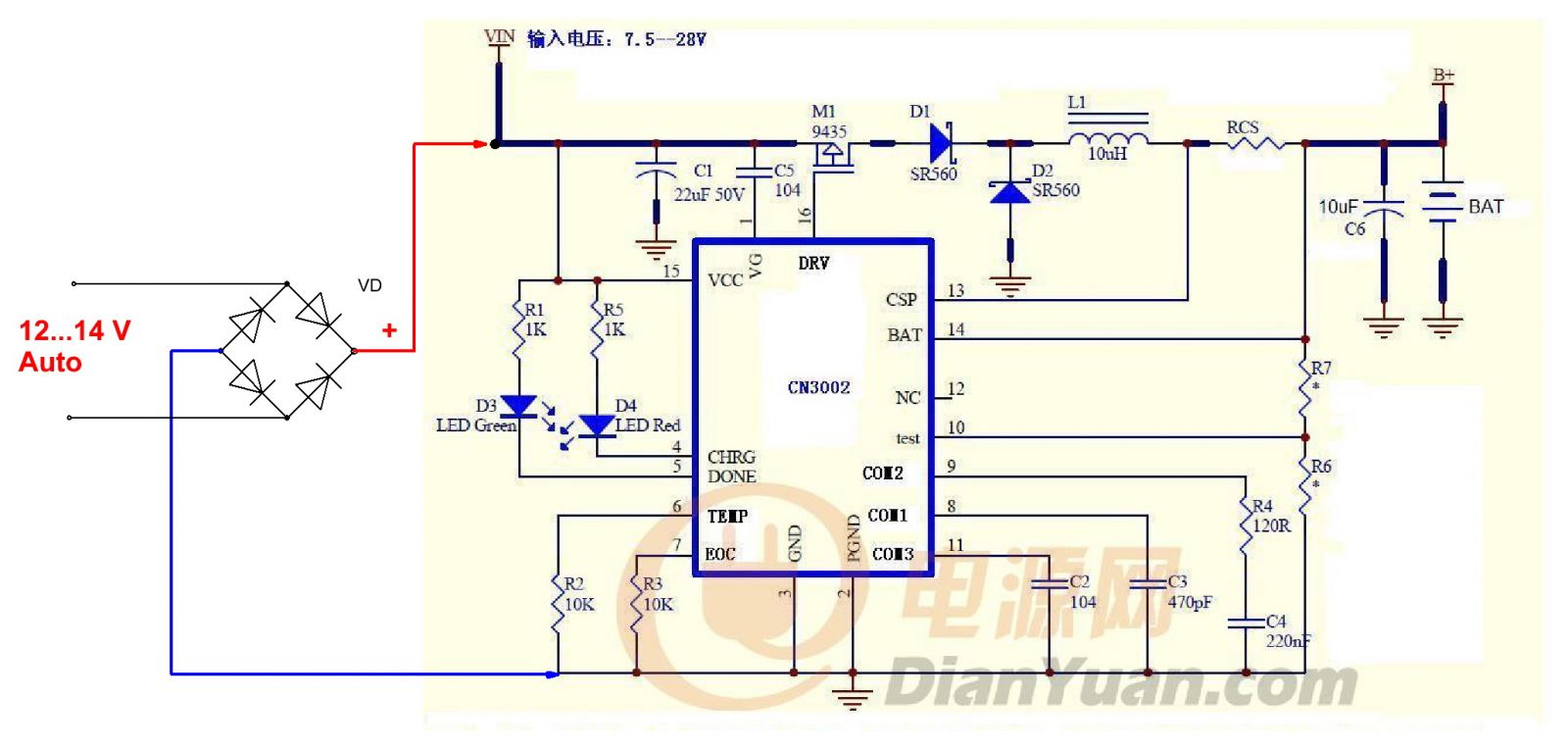

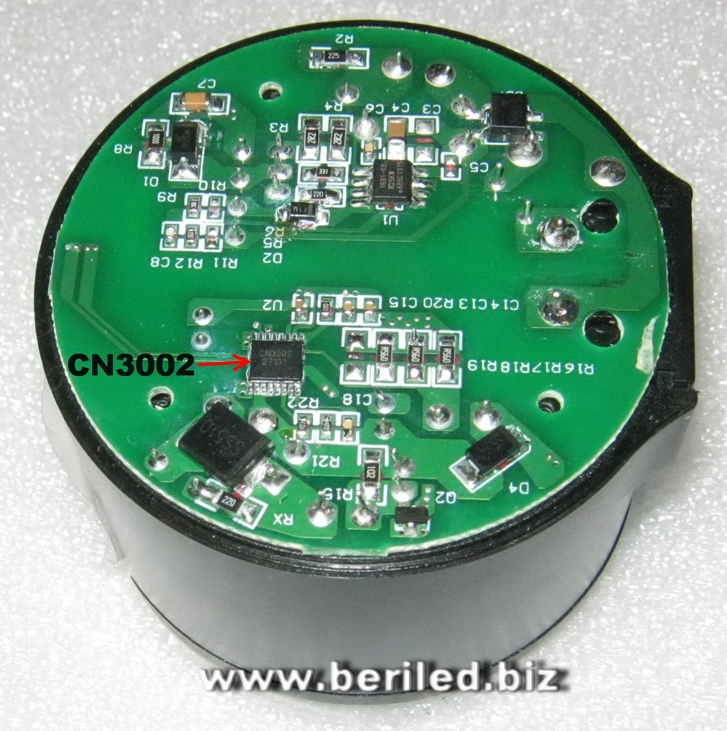

Контроллер заряда выполнен на китайской микросхеме CN3002. Остается подать в нужную точку напряжение с бортовой сети автомобиля.



Напряжение подаем через диодный мост он защитит от переполюсовки и погасит несколько лишних вольт. Вместо диодного моста можно использовать один диод на 2А, но тогда лучше заменить фильтрующий конденсатор 1000мкФ 16В на 1000мкФ 25В.

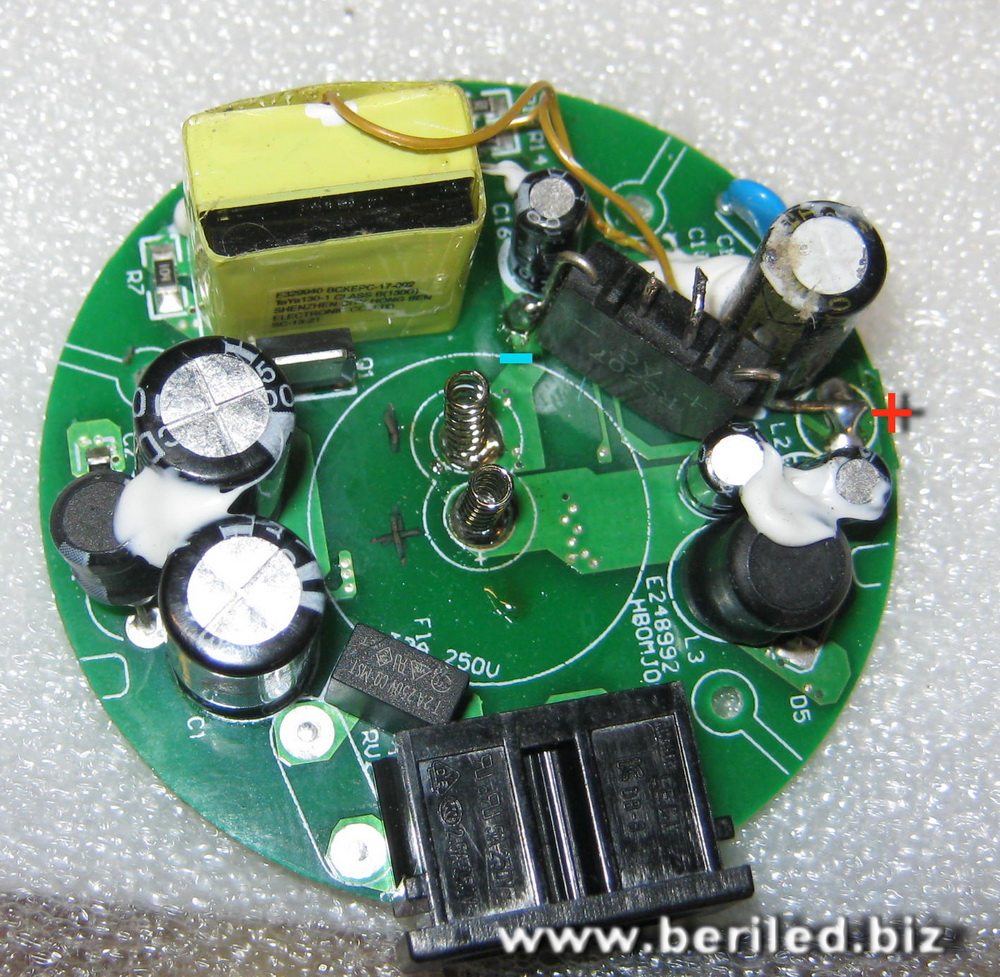

Установленный диодный мост и точки подключения показаны ниже
