Замена драйвера в копии фонаря MagicShine MJ-810

Замена драйвера в копии фонаря MagicShine MJ-810

В данной статье пойдет речь об особенностиях замены драйвера в довольно популярной копии (клоне) фонаря MagicShine MJ-810. Популярность копии определяется в первую очередь доступной ценой, простотой конструкции и ремонта.

Поясняющее видео ЗДЕСЬ

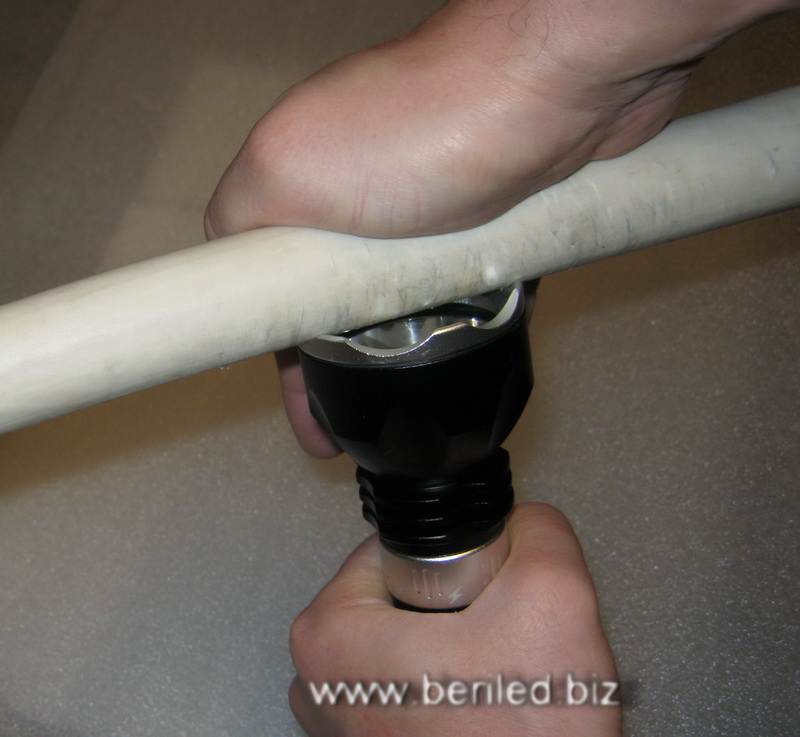

Для замены драйвера производим не полную разборку фонаря. Выкручиваем корону. Для этого удобно использовать подходящий по размеру пруток.

Выкручиваем корону

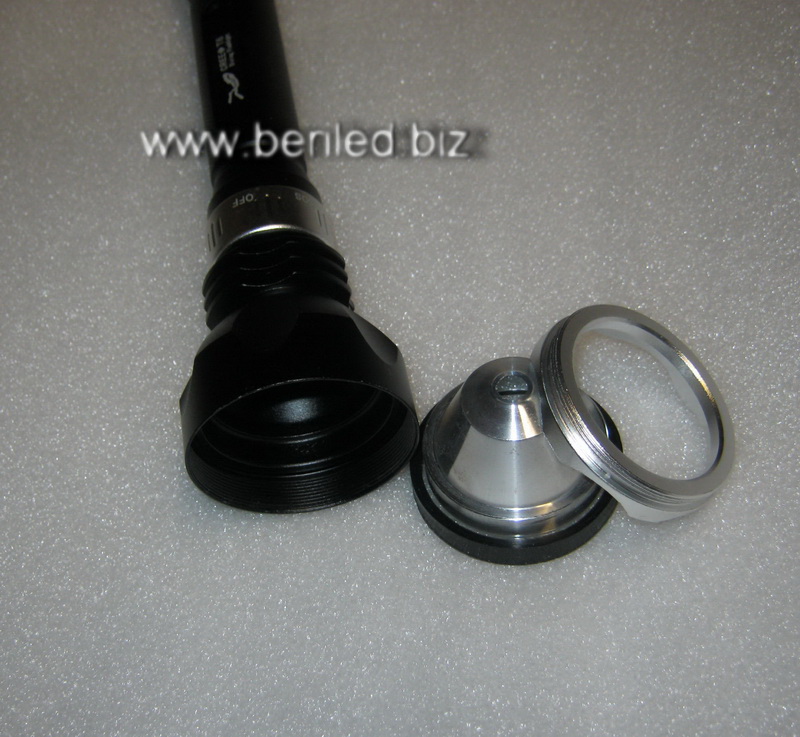

Далее выниманем стекло с уплотнителем и рефлектор.

Выниманем стекло с уплотнителем и рефлектор

Особенность конструкции данного фонаря - алюминиевый стакан с драйвером часто бывает не зафиксирован и может выкручивать по резьбе, тем самым нарушается цетровка магнитых датичков относительно магнита, который находиться в кольце выбора режима.

Для того что бы избавиться от этой проблемы закручиваем алюминиевый стакан до упора по часовой стрелке.

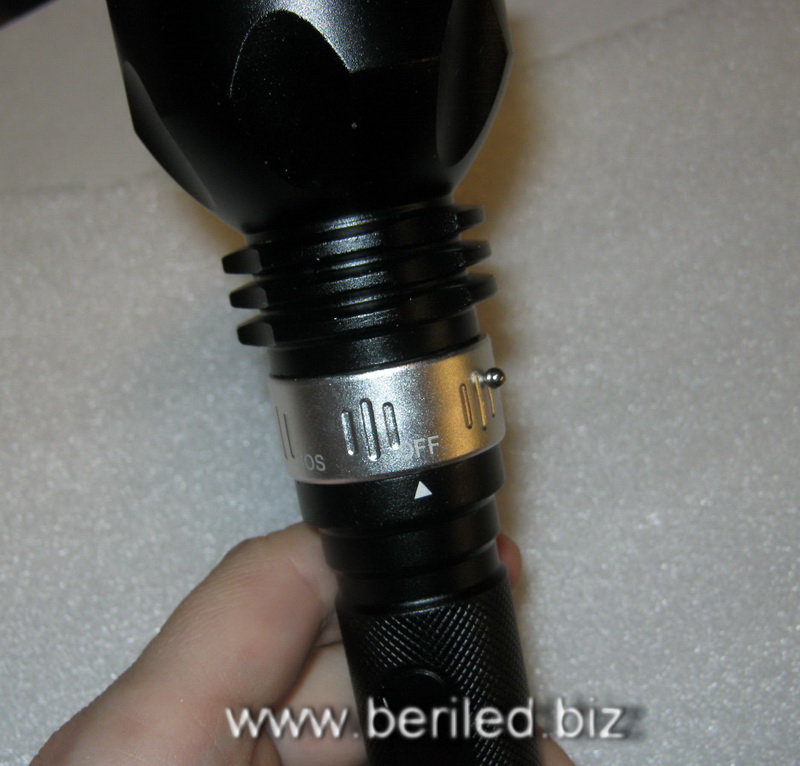

Переводим фонарь в положение OFF (выкл.) и определяем месторасположение магнита в кольце выбора режимов. Это удобно делать с помощью маленького шарообразного магнита.

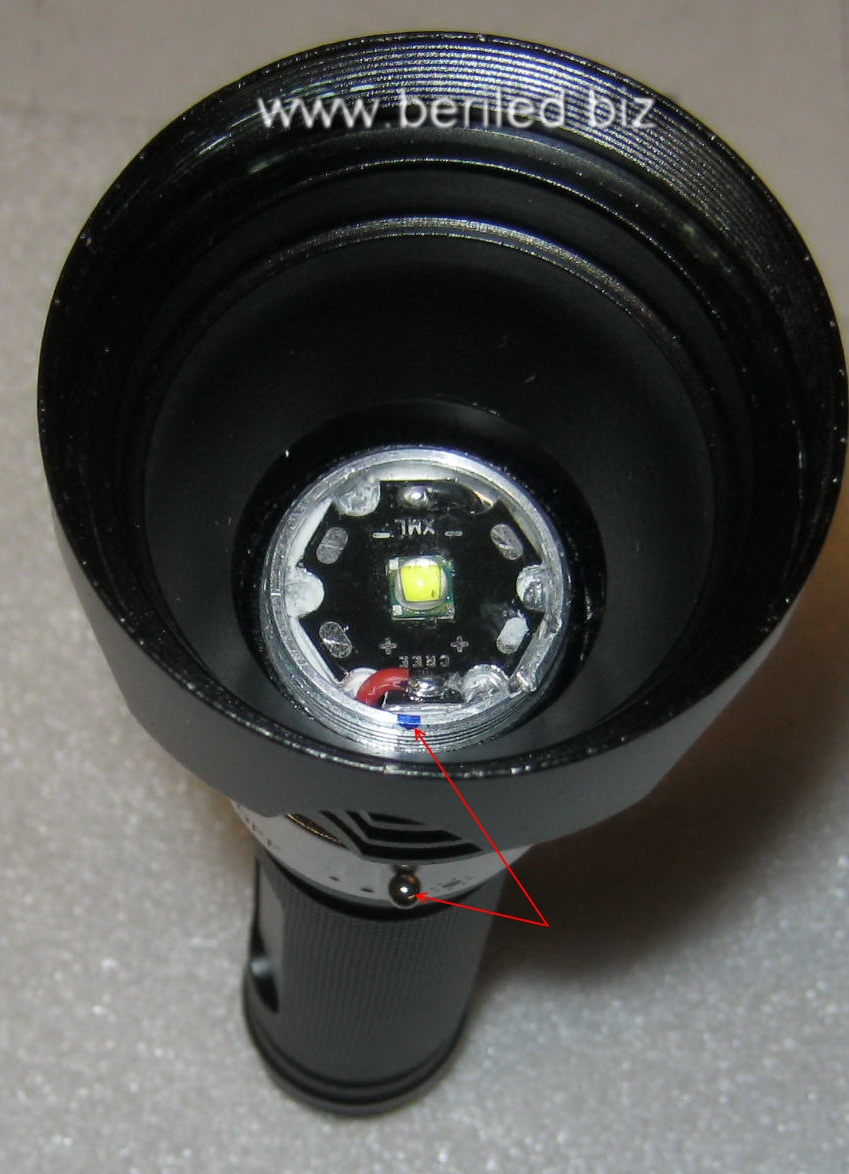

Ставим метку маркером на алюминиевом стакане. Теперь мы знаем точку выключения OFF. Эта точка нужна нам для точного и правильного совмещения магнитных датчиков драйвера с магнитом в кольце.

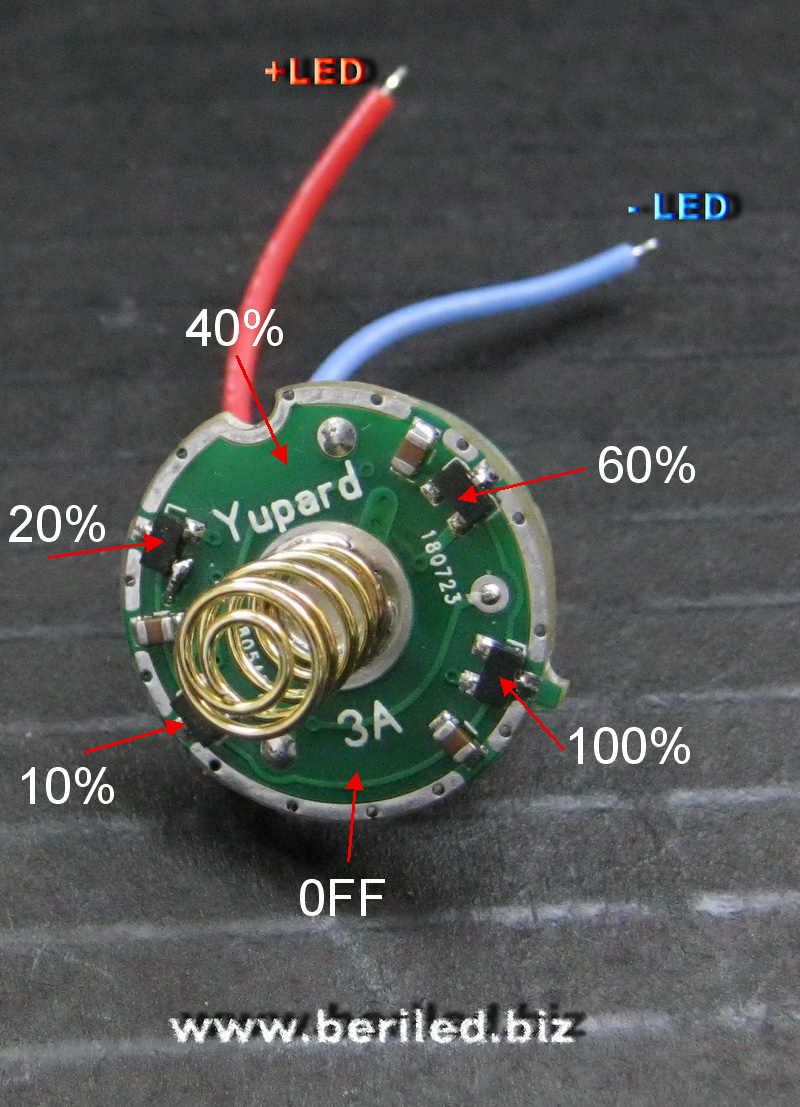

Выкручиваем алюминиевый стакан с драйвером. Отпаиваем провода от светодиода. Вытаскиваем драйвер. Для замены есть две версии: Вариант 1 стандартынй драйвер - Драйвер c магнитным управлением 5-12 В (три режима яркости, строб и SOS). Для тех кого раздражает режимы мигания Вариант 2 модернизированная версия - Драйвер c магнитным управлением 5-12 В VER.2



Поясняющее видео ЗДЕСЬ

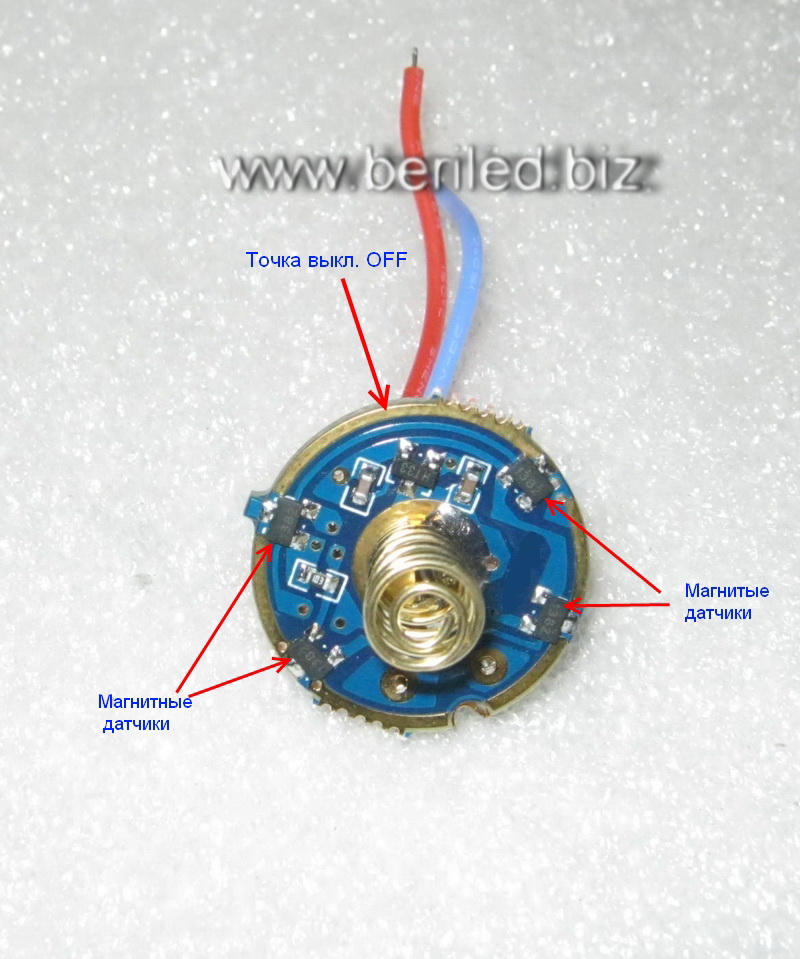

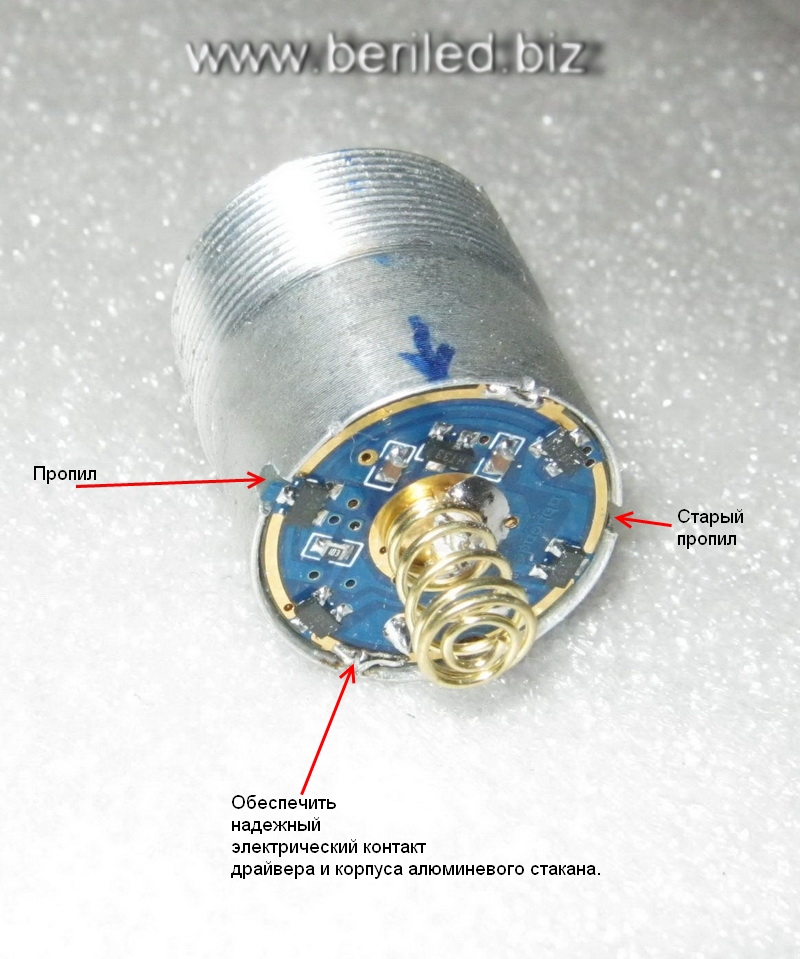

Устанавливаем новый выбранный драйвер в алюминиевый стакан таким образом, что бы совместить точку выкл. OFF драйвера (смотри выше на фото) с синей меткой на алюминиевом стакане. Возможно придется сделать новый пропил в стакане для этого. Совместив точку выкл.OFF драйвера с меткой на стакане мы тем самым совмещаем и расположение магнита в кольце точно напротив точки выкл. OFF драйвера. Теперь при переключении режимов вращая кольцо магнит будет распологаться точно напротив магнитных датчиков.

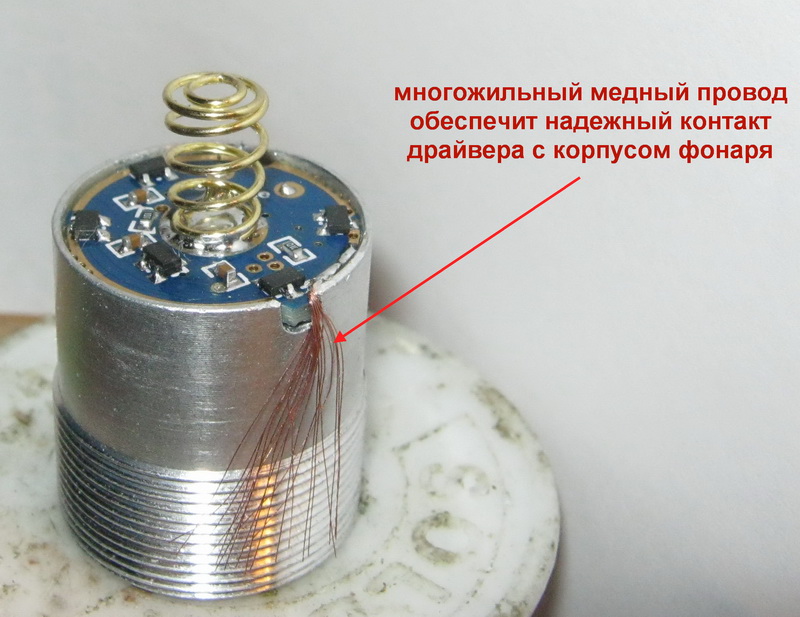

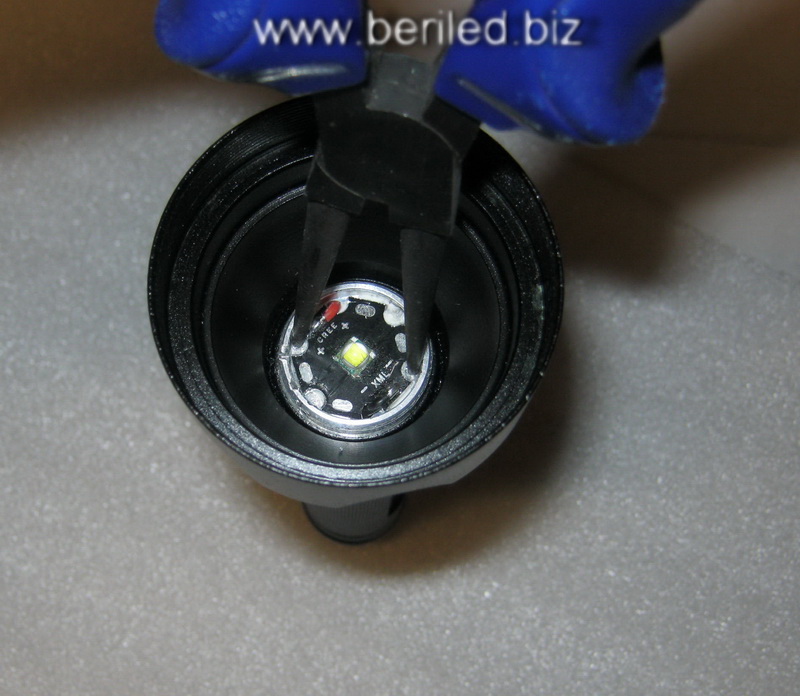

При установке драйвера в стакан очень важно обеспечить надежный электрический контакт драйвера и корпуса стакана. Не будет контакта - фонарь работать не будет. Минус питания на драйвер подается через корпус фонаря и корпус алюминиевого стакана. Для надежного контакта нужно очистить посадочное место драйвера в стакане от грязи и окислов установить драйвер и зафикисровать его в стакане обжав или расклепав вержнюю кромку стакана. Далее производим сборку в обратном порядке. Припаиваем провода к светодиоду. Вкручиваем до упора стакан в корпус фонаря. Проверяем совмещение метки на стакане с магнитом в кольце . Далее устанавливаем в фонарь аккумуляторы и проверяем работоспособность фонаря. Убедившись, что фонарь работает исправно - выключаем, вынимаем аккумуляторы и только после этого устанавливаем изолятор между светодиодом и рефлекторм фонаря. Сборку -разборку фонаря нужно проводить без аккумуляторов. Далее правильно устанавливаем стекло с уплотнителем (если его перевернуть не той стороной нарушиться герметичность). Закручиваем корону - замена драйвера и сборка фонаря завершена.

Перечислим неисправности фонаря которые могут возникать:

  • Неправильная установка драйвера или смещения стакана относительно магнита в кольце выбора режимов
  • Отсутствие контакта между драйвером и алюминиевым стаканом
  • Несправность драйвера (может возникнуть при переполюсовки и неправильной установке аккумуляторов)

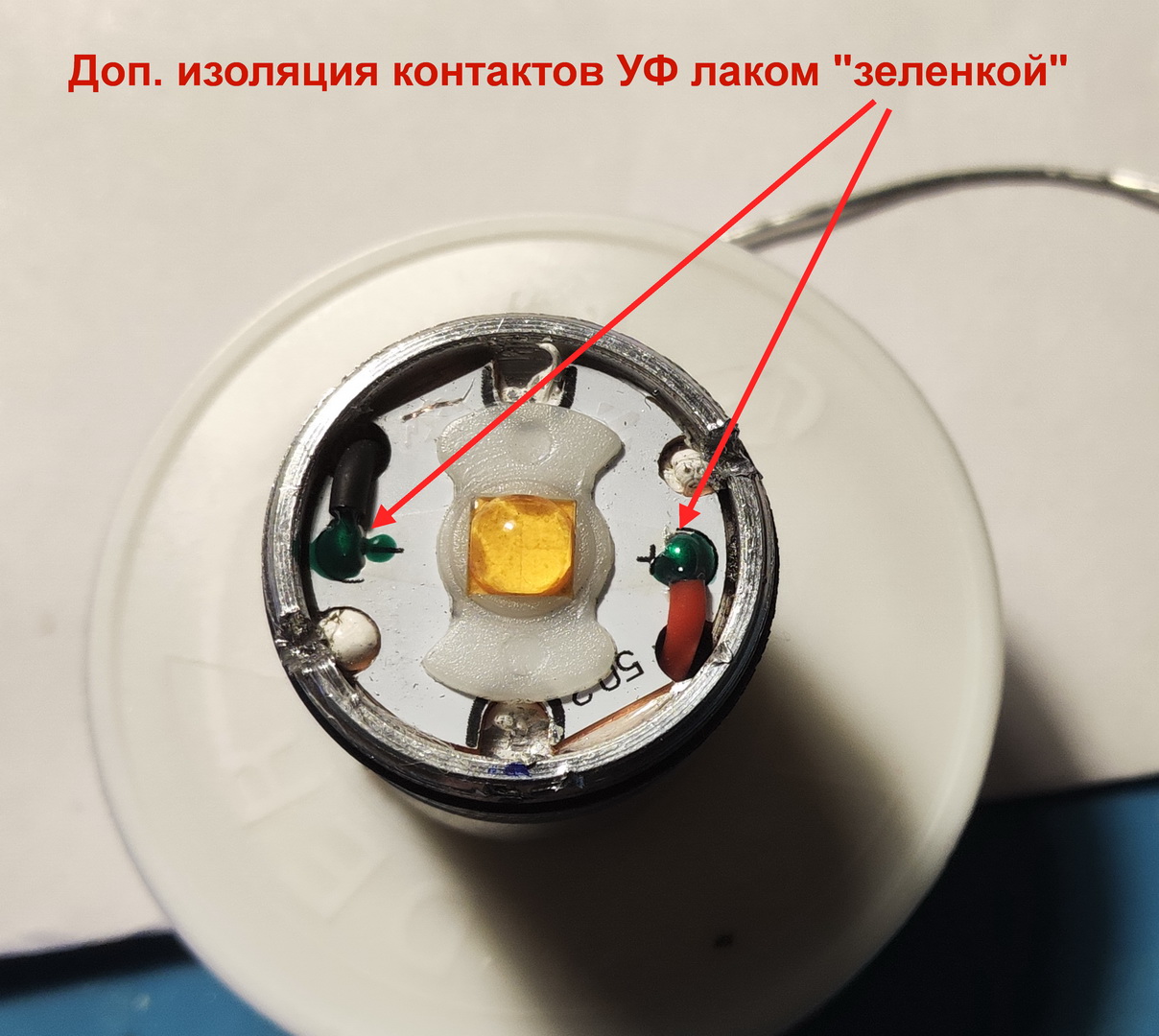

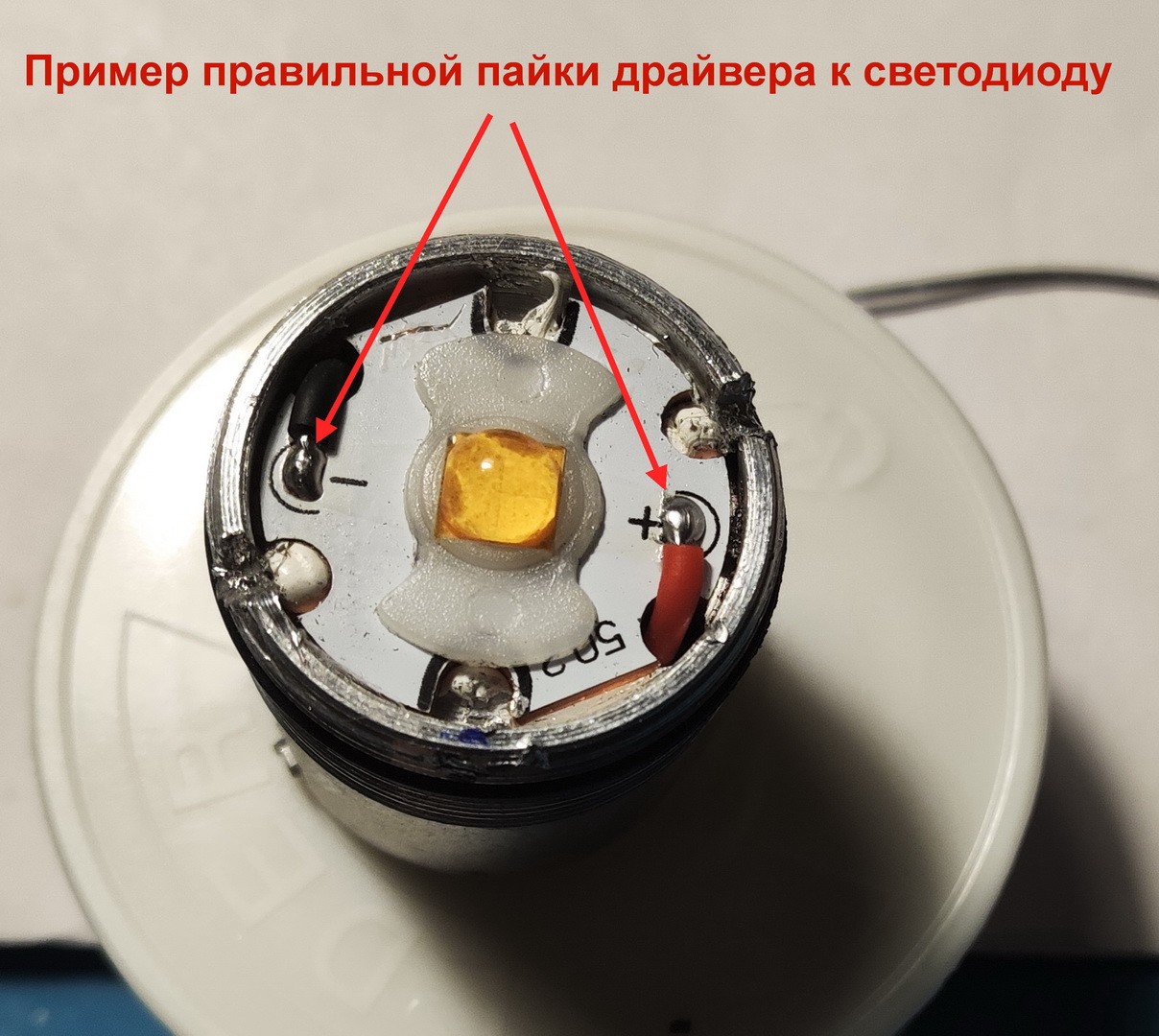

  • Неисправность светодиода (или кривая пайка светодиода на подложку). Рекомендуется использовать качественные светодиоды XM-L2 правильно припаянные на подложку star SinkPAD
  • Неисправность аккумуляторов (на свежезаряженных аккумуляторах напряжение 4В на каждом и 8В на двух последовательно соединенных).
