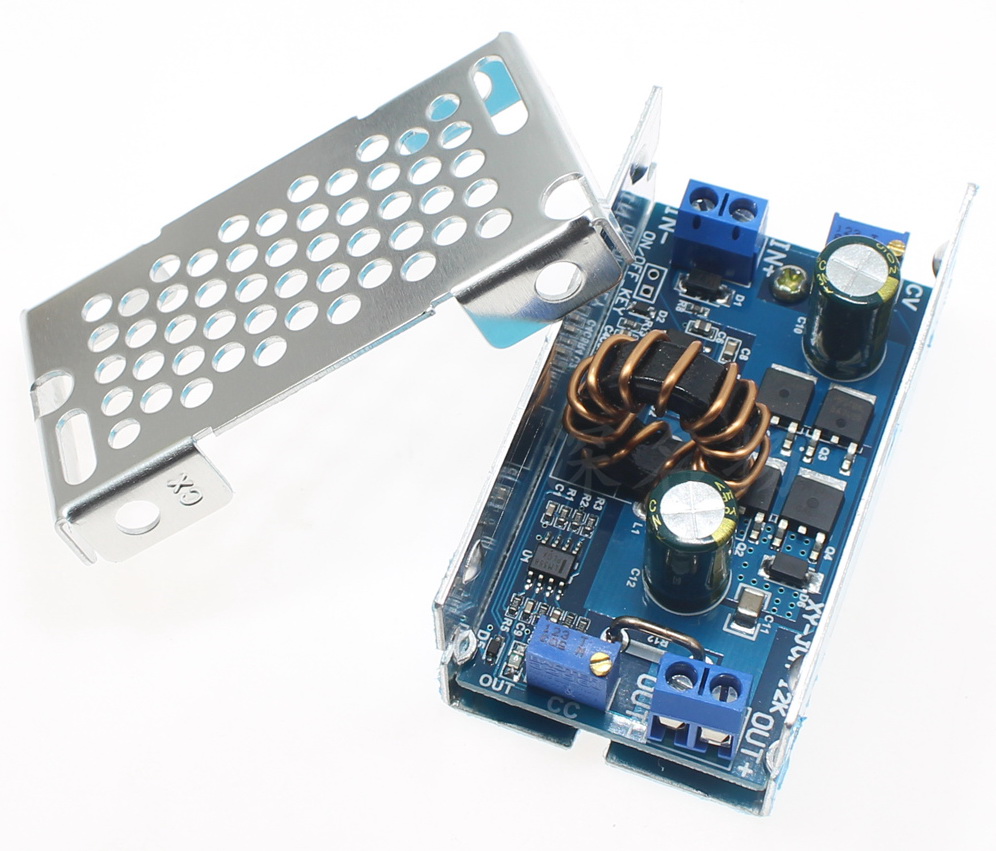

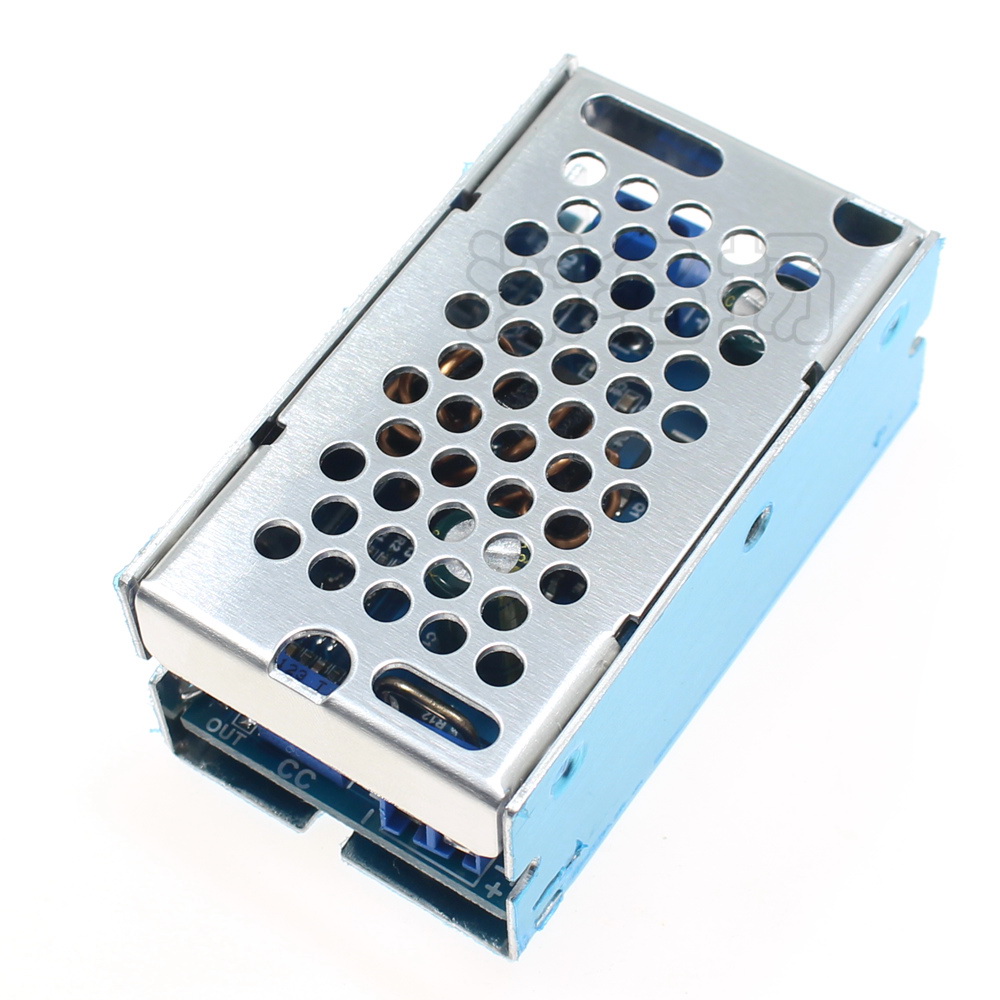

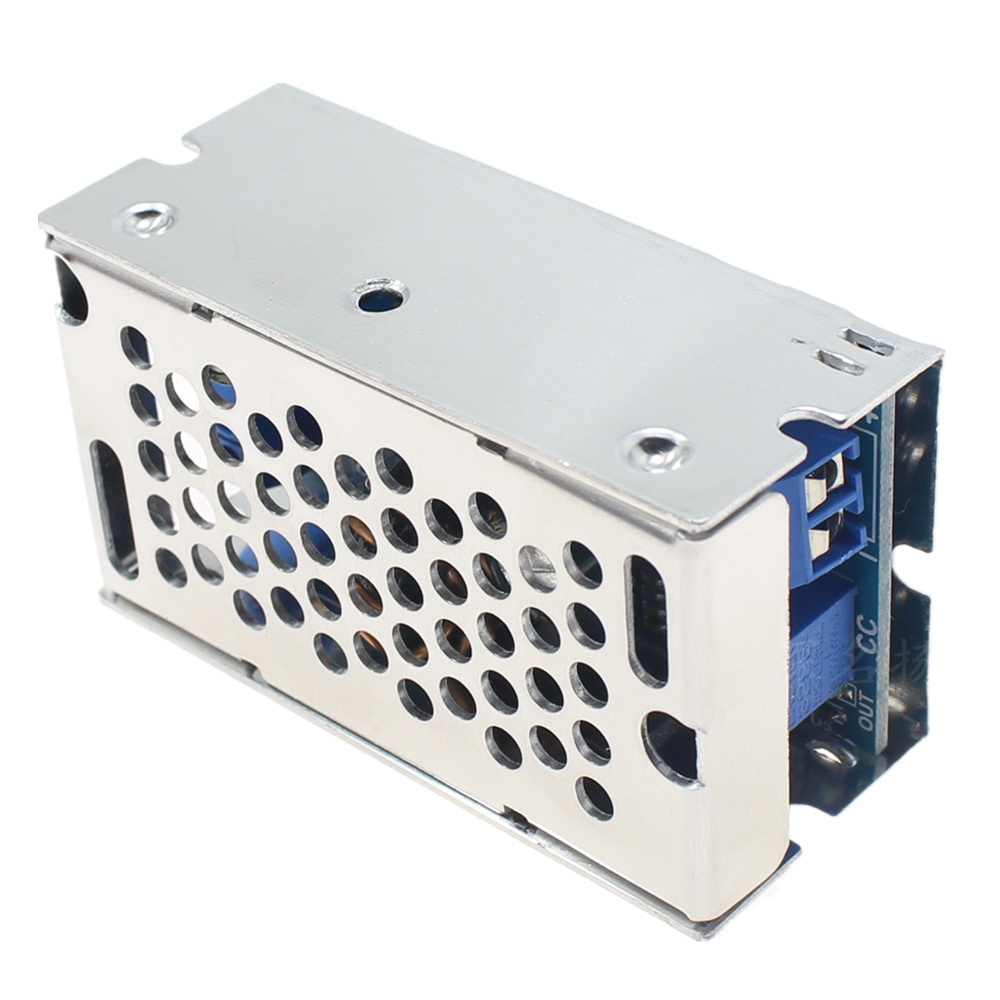

LED драйвер и зарядка Аккумуляторов до 10А LTC1625

• Регулировка напряжения и тока до 10А
• рекомендуемвый максимальный ток до 9А
• Входное напряжение 5....33В
• Возможность регулирования выходного напряжения в пределах 2....30В

• Понищающий Синхронный Step-Down (Buck)

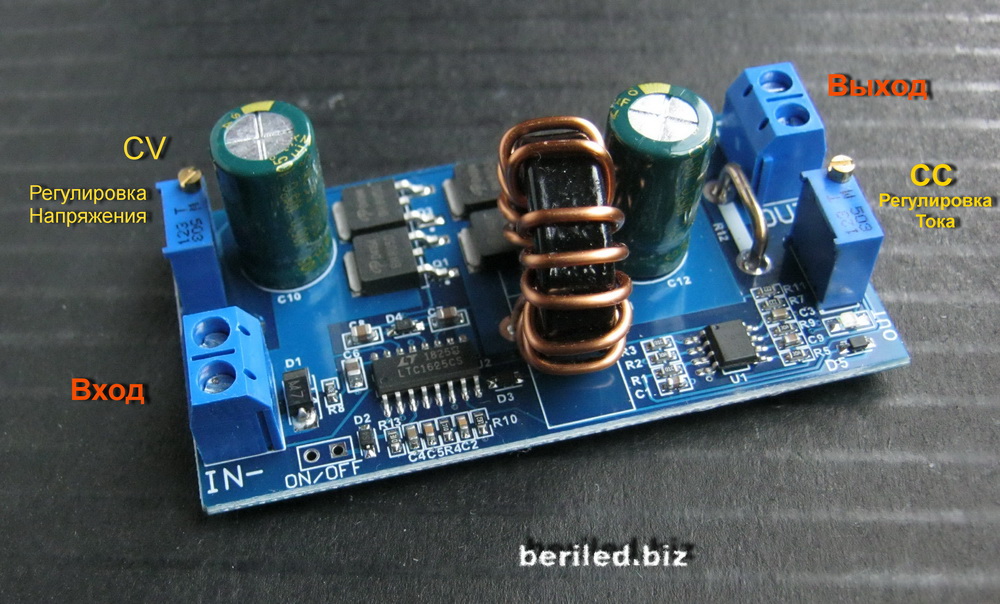

• Регулировка ограничения (стабилизации) тока  до 10А
• Используется как драйвер светодиодов LED и зарядка для различный аккумуляторов
• размеры платы 36мм на 70мм
• Реализована на LTC1625CS
• При использовании в качестве LED драйвера например для питания светодиода XHP50 (c параметрами 6В, 3А). Необходимо подать входное напряжение от 8.5В и выше, с помощью регулировки напряжения установить напряжение на выходе 6,5...7В подключить светодиод на выход и с помощью регулировки тока установить нужное ограничения тока (при этом ток контролируестя амперметром включенный в разрыв одного из проводов между светоидиодом и выходом)
• При использовании в качестве зарядки аккумуляторов например одного Li-Ion нужно подать на вход напряжение от 5В и выше, отрегулировать напряжение на выход = конечному напряжению заряда , а это для одной банки Li-Ion 4,2В подключить разряженный аккумулятор и отрегулировать максимальный ток при этом  ток контролируется ампрметром включенным между + выводом аккумулятора и выходом блока.
