Зарядное для Li-Ion аккумуляторов TP4056

Микросхема TP4056 применяется в автономных линейных зарядных устройствах литий-ионных аккумуляторов с регулируемым током заряда до 1 А с тепловой защитой в корпусе SOP 8. Малое количество внешних компонентов делают TP4056 идеально подходящей для портативных устройств. Кроме того, TP4056 может работать в USB адаптерах.

Напряжение заряда фиксировано на уровне 4,2 В, а ток заряда может быть задан с помощью одного резистора.

TP4056 автоматически завершает цикл зарядки, когда ток заряда снижается до 1/10th

Зарядное автомат (специализированная микросхема)

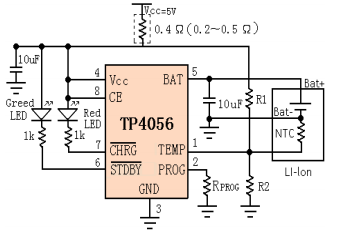

Реализована на TP4056 Даташит здесь
Для заряда одного литиевого Li-ion элемента
Конечное напряжение заряда 4,2 В
Максимальный ток заряда 1 А (можно уменьшить)
Входное напряжение питания 5 В
Размер платы 19 мм на 26 мм
Более подробно здесь

Токозадающий резистор (кОм)	Ток заряда (mA)
30	50
20	70
10	130
5	250
4	300
3	400
2	580
1.66	690
1.5	780
1.33	900
1.2	1000
