Аккумуляторный блок паяльной станции 25V 3100mA

Аккумуляторный блок паяльной станции 25V 3100mA

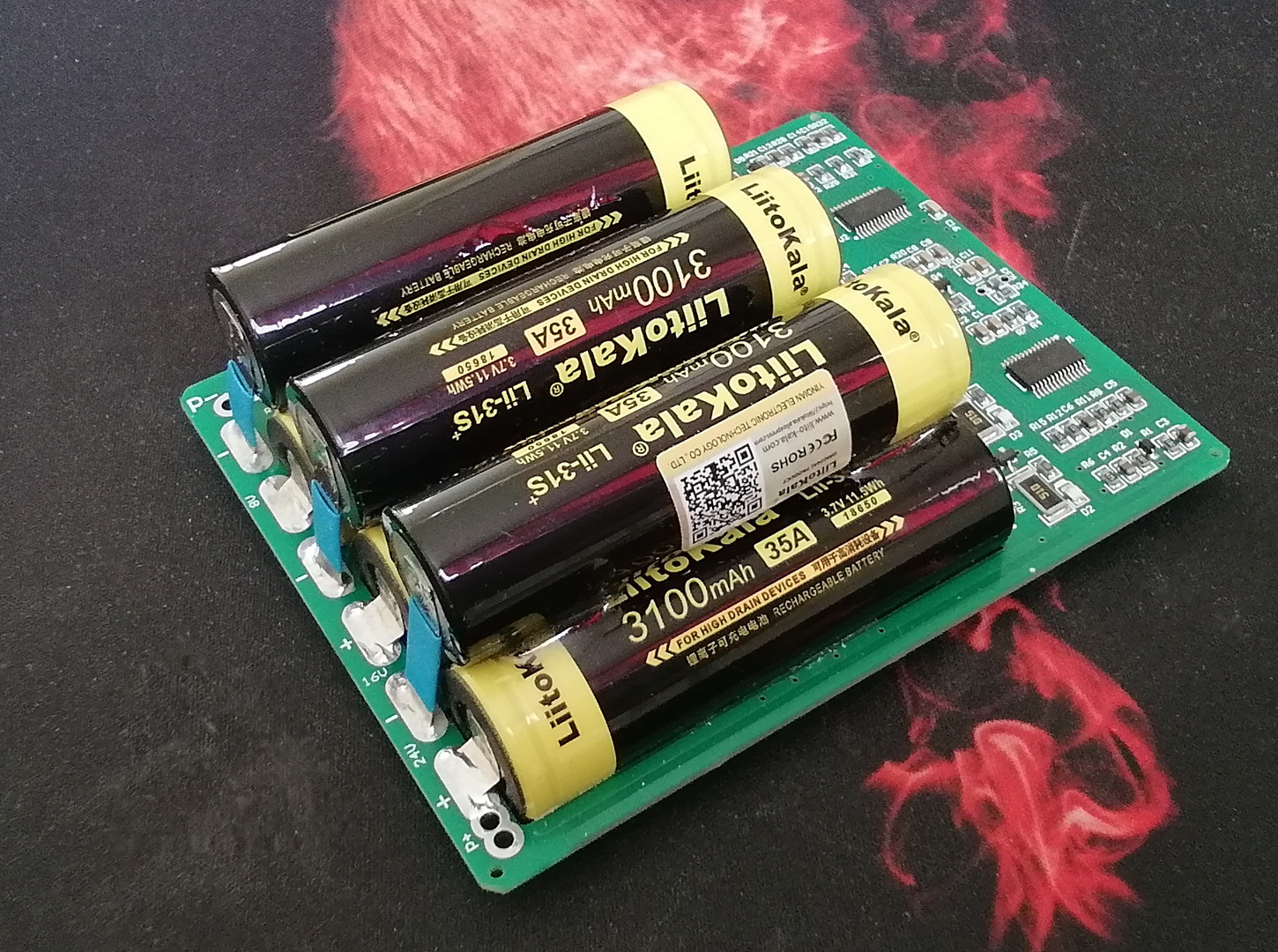

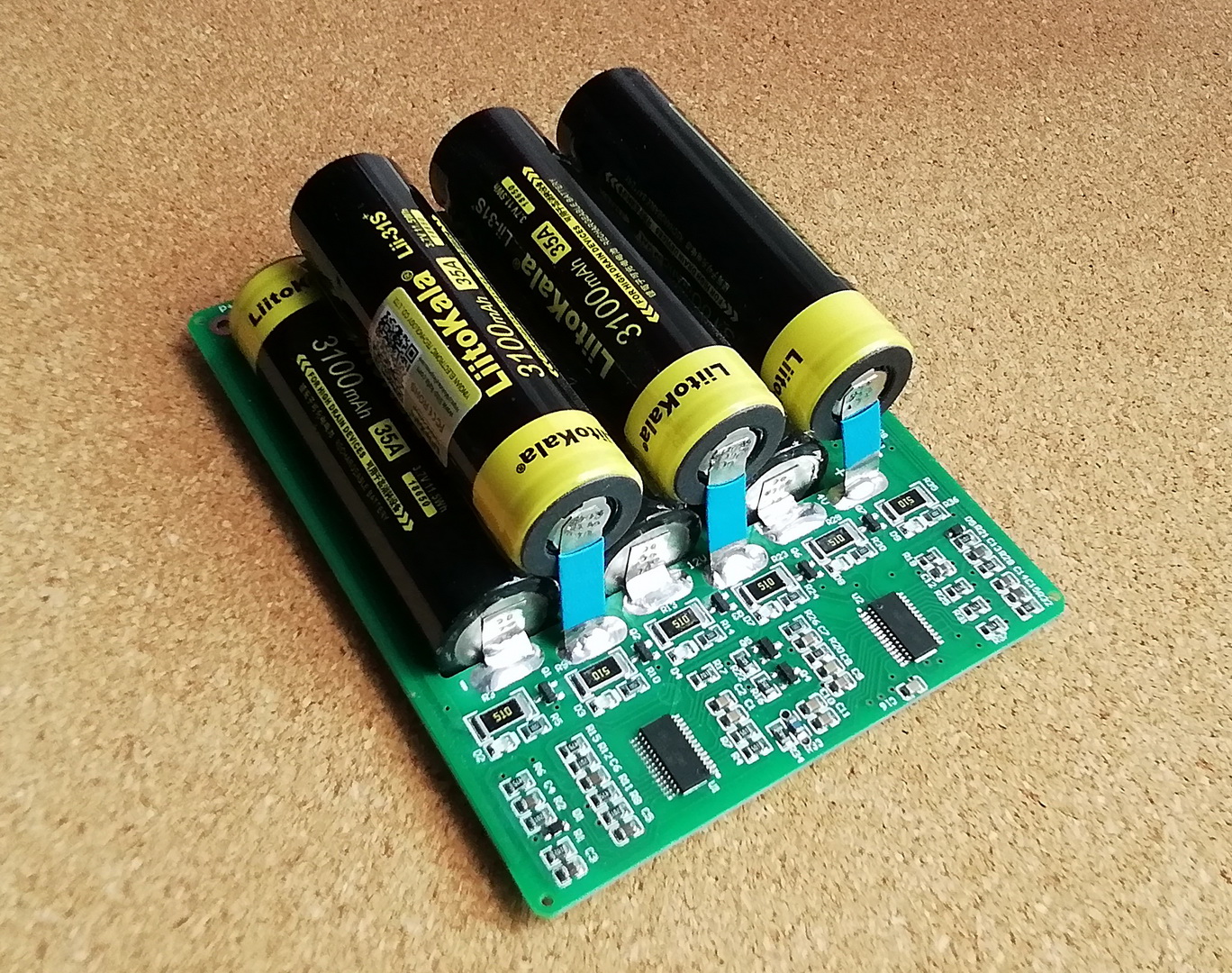

• Аккумуляторный блок из 6  LI-Ion аккумуляторов 18650
• Аккумуляторы высокотовые 30А емкость 3100мАч
• Рабочее напряжение 18....25В
• Защита и балансировка аккумуляторов на 2-х чипах BM3451
• Размеры печатной платы длина 105мм ширина 83мм
• Для паяльной станций имеющих питание 24В, может также использоваться для любых других устройств, где необходимо надежное автономное питание.
• Для заряда аккумуляторов необходимо зарядное или бп с напряжением 25В и ограничением тока в 1А.
• Отдельно плата защиты без аккумуляторов здесь

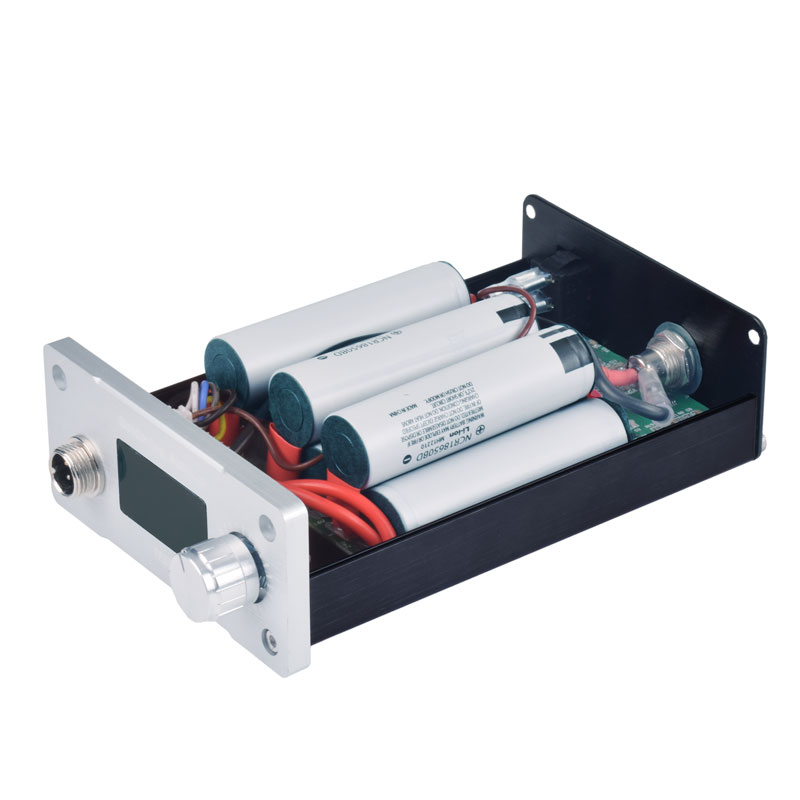

Иногда возникает потребность в паяльной станции, которую можно использовать без внешнего источника питания. Для переделки паяльных станций на жалах T12типа Ksger, Quico и др. на питание от аккумуляторов используется специально разработанная плата защиты с балансиром и комплект дополнительных принадлежностей: задняя панель с выключателем и разъемом питания, сетевой блок питания. Аккумуляторный блок специально разработан для установки в стандартный алюминиевый корпус использующийся в паяльных станциях типа Ksger, Quico. Простота переделки и возможность возврата к стандартной схеме питания от сети переменного тока. Время автономной работы паяльной станции при полном заряде аккумуляторов около 3 часов.

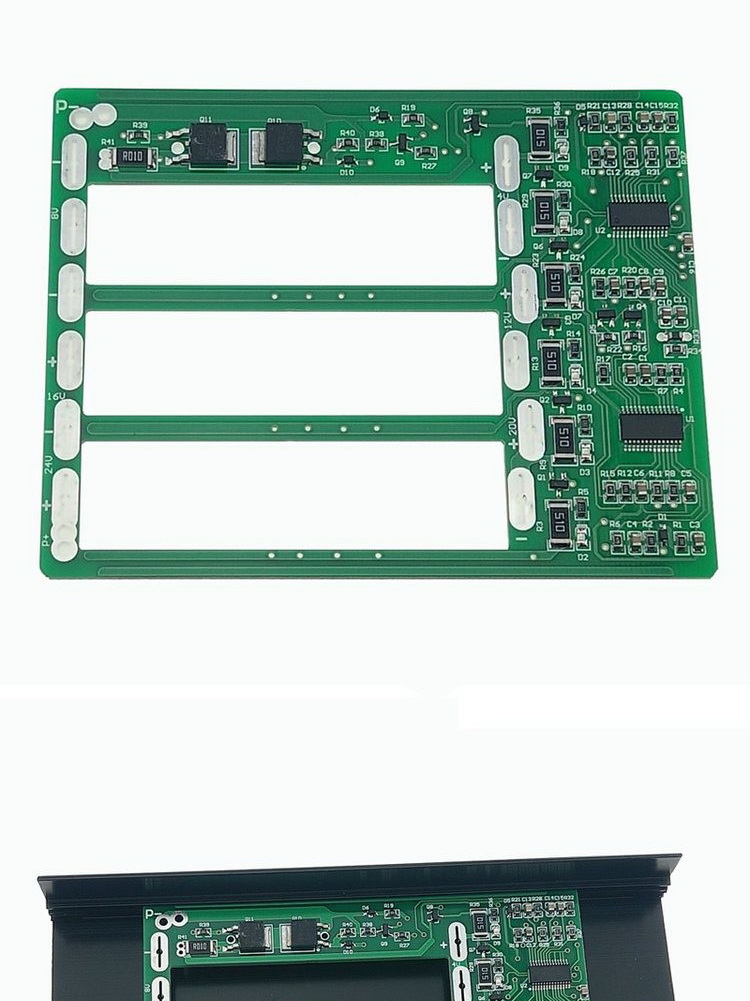

Балансировочная плата использует два чипа контроля батарей  BM3451, обеспечивающих идеальную защиту и имеющих низкое собственное энергопотребление. Защита от перегрузки по току, перенапряжения, перегрева, короткого замыкания, пререразряда, а также функция защиты, позволяющая обнаружить обрыв цепи схемы защиты.

Характеристики платы защиты и балансира:

• Защита от перегрузки по току: 10A (возможно увеличить или уменьшить ток защиты).
• Напряжение защиты от перезаряда: 4,2 В
• Напряжение защиты от переразряда: 2,8 В
• Напряжение начала балансировки: 4,18 В
• Температура защиты от перегрева: 55C

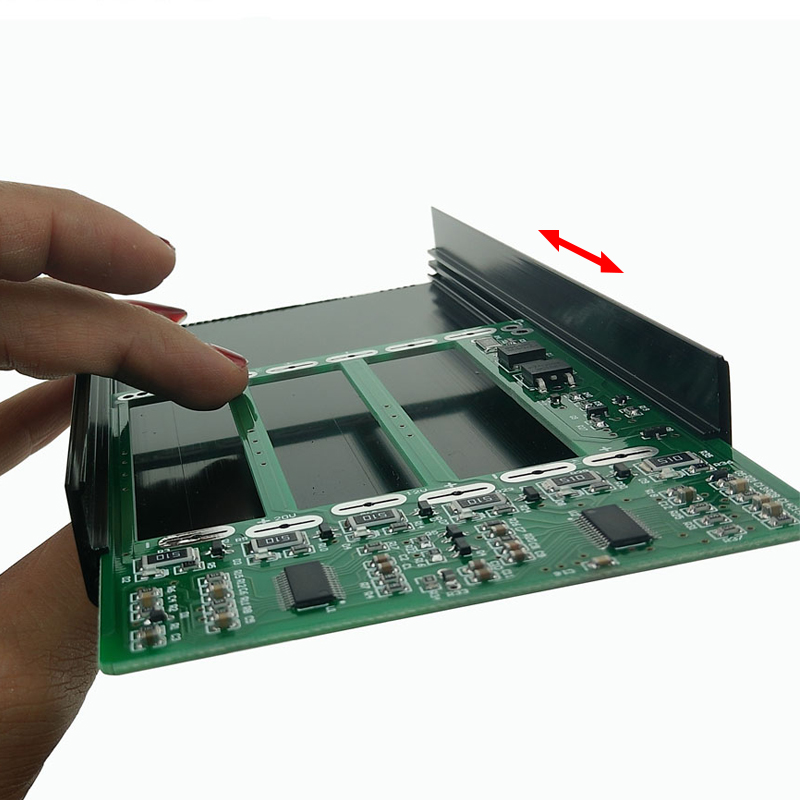

Поскольку вес платы с аккумуляторами довольно большой, при монтаже стоит обеспечить фиксацию платы, которая предотвратит скольжение аккумуляторного блока вперед к передней панели управления.
