Импульсный драйвер для XHP70 8-18В 24 на 30 мм

Главная / Драйвера питания светодиодов Power LED Driver
$ 9.20
В корзину
В папку сравнения
Оценить:
На складе: есть

Импульсный драйвер для XHP70 8-18В 24 на 30 мм

    • Для питания светодиода  XHP70
    • Выходной ток от 4А...4,6А
    • Рабочее напряжение - 8...18В
    • Размер платы - 24 мм на 30 мм

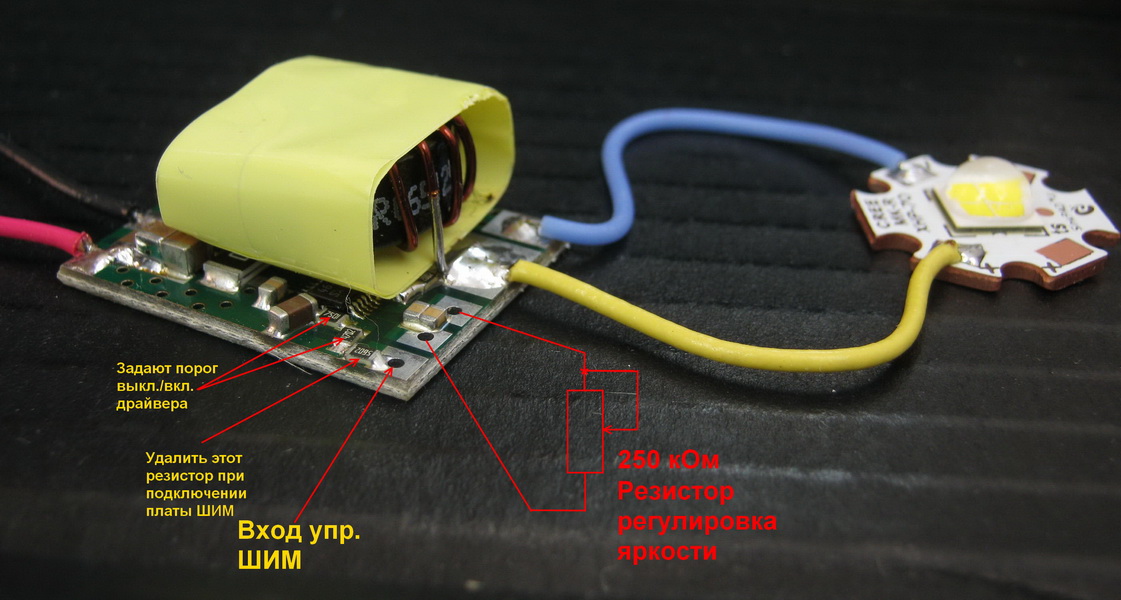

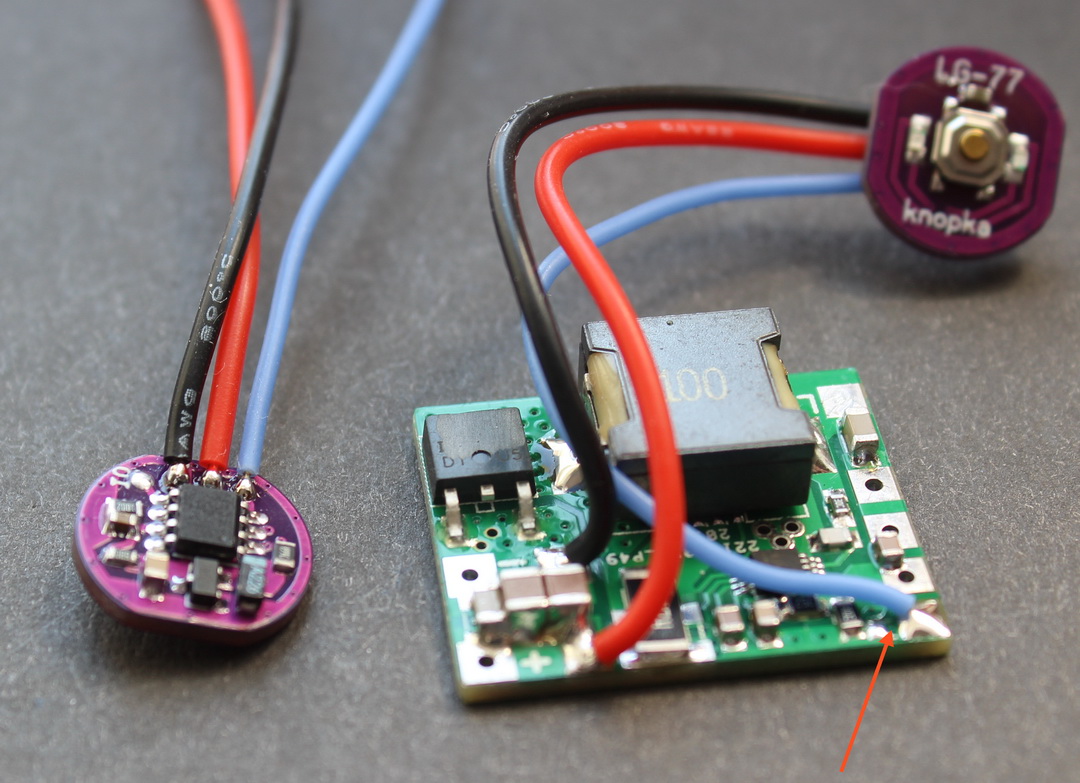

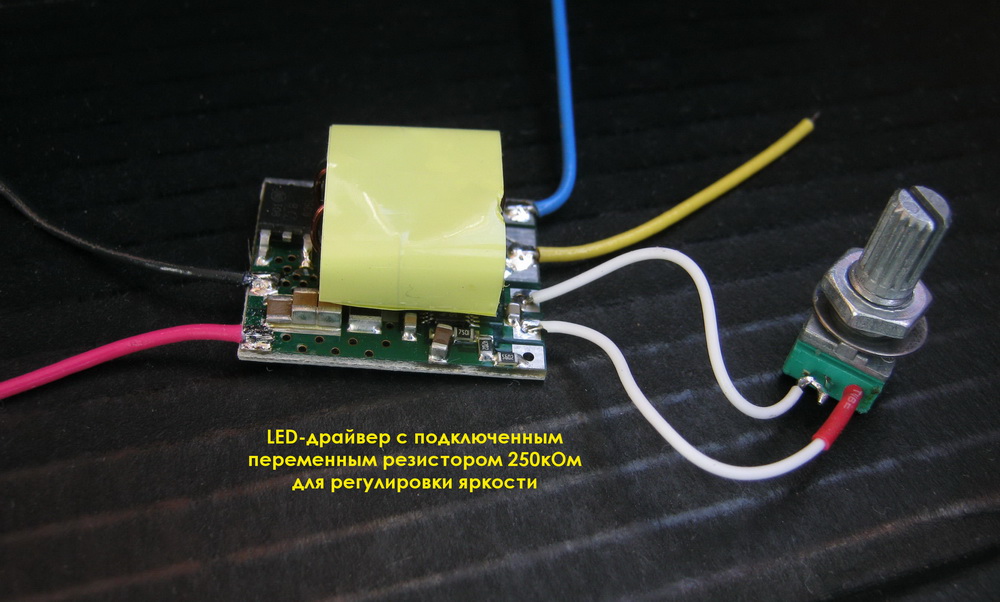

    • Можно подключать плату управления или резистор 250к для регулировки яркости
    • Возможность установки порога выключения драйвера при снижение входного напряжения
    • Круглая версия драйвера здесь
  • Пример выбора резисторов для откл. здесь
  • проверка видео здесь
Импульсный драйвер для  XHP70  8-18В 24 на 30 мм
Импульсный драйвер для  XHP70  8-18В 24 на 30 мм
Импульсный драйвер для  XHP70  8-18В 24 на 30 мм

С этим товаром мы рекомендуем

Резистор переменный 250 кОм    $ 1.00
Резистор переменный A250 кОм    $ 1.20
Кластер 3 x Cree XP-G3 3B 4.5A    $ 6.00
Светодиод XHP70 6V SinkPAD star 21мм Медь    $ 13.00


← Предыдущий товар Следующий товар →
Драйвер импульсный 5A  8-20В Драйвер MJ-262 PRO 5-16 В
Драйвер импульсный 5A 8-20В ($ 9) Драйвер MJ-262 PRO 5-16 В ($ 8)


Тема: отзыв
Имя: Миша
Дата: 22.09.2016 22:52:57
Текст сообщения: хороший драйвер, греется относительно не сильно, штатные проводки 24AWG (длина почти 5 см)
Тема: наличие
Имя: Миша
Дата: 25.08.2016 11:08:14
Текст сообщения: здравствуйте, этот драйвер сделан на lm3409? когда этот драйвер появиться в наличии? и отправка в Беларусь осуществима?
Тема: Re: Мощность?
Имя: Администратор
Дата: 02.06.2015 23:04:24
Текст сообщения: LED Драйвер это стабилизатор тока, а не напряжения Поэтому напряжение на выходе зависит от падения на светодиоде (т.е от конкретного светодиода который подключен к драйверу) если подклчить один ХМ-Л - будет 3В, если подкючить МТ-Ж2, ХНР50 или ХНР70 будет 6В если соединить 3 шт. ХМ-Л последовательно то будет 9В. При этом входное напряжение должно быть выше чем падение на светодиодах т.к. драйвер имеет понижающую топологию. Для 3-х XHP50 лучше использовать три более простых драйвера например вот эти http://beriled.biz/product_333.html или этот http://beriled.biz/product_285.html
Тема: Мощность?
Имя: Илья
Дата: 18.05.2015 14:09:02
Текст сообщения: Добра! Сообщите, пожалуйста, диапазон выходных напряжений. Ну или максимальную выходную мощность этого драйвера. А еще лучше методику расчета зависимости выходных напряжений от входных. Какой драйвер можете посоветовать для 3х XHP50 соединенных последовательно при питании 12-14,5 В? Спасибо.
Тема: отзыв
Имя: Павел
Дата: 13.04.2015 14:07:36
Текст сообщения: Заказал сей девайс + Светодиод XHP70 6V SinkPADМедь (ШИМ на ATtyni 13) Доставка где то за 5 дней(Нижний Новгород), собрал всю схему , все работает запускается где то с 8.4В давал примерно 2А Свет супер - сварка отдыхает! Больше побоялся надо радиатор колхозить.(да еще бонус запихнули, отражатель , жалко пластиковый)
Тема: Re: тех.характеристики
Имя: Администратор
Дата: 07.03.2013 20:12:22
Текст сообщения: Порог откл. драйвера задаётся резистивным делителем Пример выбора резисторов по формуле здесь http://beriled.biz/data/files/porog.jpg
Тема: тех.характеристики
Имя: Андрей
Дата: 25.02.2013 13:16:15
Текст сообщения: Если отключение при понижении напряжения не работает с платой управления, то это плохо. Очень хотелось-бы получить данные от производителя - номиналы резисторов для отключения при 8,4-8,5В и 11,2-11,5В (три и четыре Li-Ion аккума последовательно). Уверен, что интересно это не только мне.
Тема: плата
Имя: Артем
Дата: 05.02.2013 09:42:01
Текст сообщения: Режим отключения при понижении напряжения не работает с платой управления.
Тема: Re: тех. характеристики
Имя: Администратор
Дата: 29.12.2012 23:58:37
Текст сообщения: Звенит керамика. Конденсаторы. Управления яркостью с момощью ШИМ от вкл./ выкл. драйвера с определенной частотой и обычно эта частота лежит в звуковом диапозоне 100Гц...2кГц. А когда драйвер работает, без управления ШИМ - он работает на частотах от 35...300 кГц на этой частоте звон не услышать.
Тема: тех. характеристики
Имя: Юрий, Уфа
Дата: 26.12.2012 09:52:44
Текст сообщения: Спасибо за ответ! Драйвер понравился: выдал на диоде MTG-2 (6 вольт, 5000к) точно 3 А на максимуме (совместно с платой управления), при питании от 4 посл. соединенных аккумуляторов 18650.. Греется на максимальном токе, но вполне, на мой взгляд, допустимо (за счет токозадающих резисторов, как я понимаю, ибо нагрева отдельно дросселя я не заметил, дроссель намотан весьма толстым проводом). Есть, правда, чуть-чуть "звон" при режимах, отличных от максимального, ну то таке.. :) Думал, звенит дроссель и "полечить" его пропиткой, но оказалось, что дроссель тут не при чем, и вообще не так-то просто, похоже, убрать свист гармоник при управлении ШИМ.. Забил на это дело, короче.. :)
Тема: тех.характеристики
Имя: Артем
Дата: 22.12.2012 23:46:31
Текст сообщения: Андрей почитайте даташит LM3409 ответ там не написан, но есть формула по которой выcчитывается Roff. Юрий драйвера одинаковы. Выдают до 3А.
Тема: тех.характеристики
Имя: Андрей
Дата: 15.12.2012 17:21:01
Текст сообщения: Какой резистор нужен для отключения на 11-11,5 В ?
Тема: Непонятно..
Имя: Юрий, Уфа
Дата: 15.11.2012 08:16:00
Текст сообщения: Почему на нижнем фото изображение другого драйвера, а именно http://beriled.biz/product_383.html#.UKR5qWewWXY ? Или они вообще ничем не отличаются, кроме цены? :) И отзывов по драйверу нема.. Хотелось бы узнать, что ж такое я вчера выписал? ;)
